Rittal/RiLineX temel sistemleri

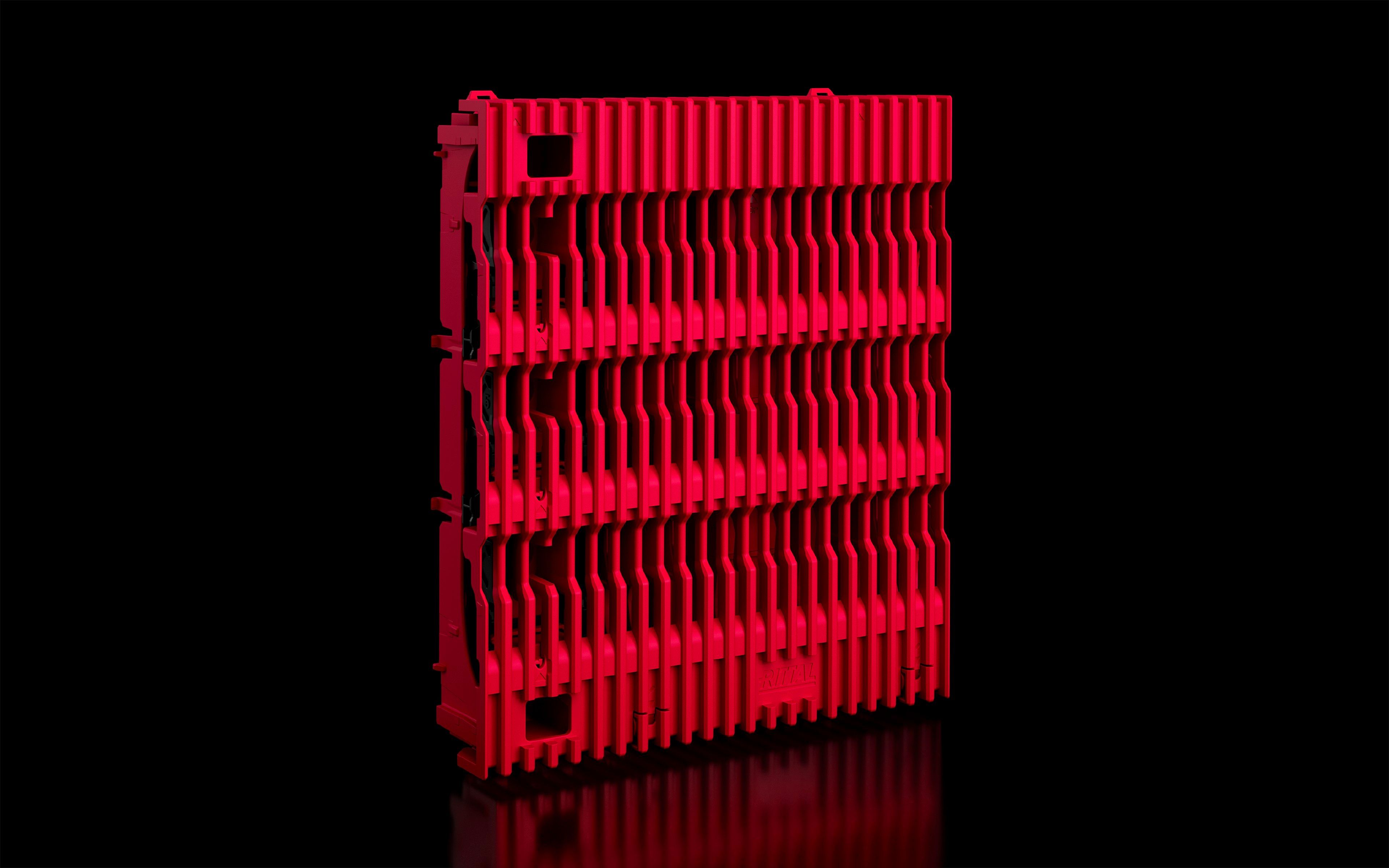

9360120 - RiLineX taban modülü

RX RiLineX taban modülü, 3 kutuplu, U=200 mm
Pano modülü, 3 kutuplu, 200 mm genişliğinde, bara tutucu ve temas koruma kapağı dahil.
9360120 - RiLineX taban modülü
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Model numarası
RX 9360120
Fayda
Taban modülleriyle ölçeklenebilir sistem uzunluklarıKolay montajDeğişken bara kesitleri sayesinde ölçeklenebilir anma akımlarıTest edilmiş kısa devre dayanımı maks. 65 kA1000 V AC'ye kadar alternatif akım ve 1500 V DC'ye kadar doğru akım uygulamaları için uygundurnullIP 2XB'ye kadar temas koruması, IP 3X'e yükseltilebilirIEC ve UL'e göre test edilmiş ve sertifikalandırılmışKolay genişletme ve saha sıralaması
Malzeme
Poliamid (PA 6)UL 94 uyarınca yangın koruma
Renk
RAL 35745RAL 9005
Teslimat kapsamı
Temel modül alt kısmıTemel modül (temas koruma kapağı)Montaj vidaları dahil
IEC 60 529 uyarınca IP koruma sınıfı
IP 2XB
Normlar
IEC/EN 61439-1UL 508
Anma akımı maks.
800 A
Bilgi
Baralar teslimat kapsamında değildir
Elektrik değerleri UL (SCCR)
65 kA - 600 V, RMS, muhafazasız100 kA - 600 V, Sigorta Sınıfı L maks. 1600 A, JDDZ/7100 kA - 480 V, Devre Kesici maks. 800 A, DIVQ/765 kA - 600 V, Devre Kesici maks. 800 A, DIVQ/7
Baraların orta mesafesi
60 mm
Anma darbe gerilim direnci Uimp
12 kV
Anma gerilimi
1.000 V AC600 V AC (UL)1.500 V DC600 V DC (UL)
Anma izolasyon gerilimi Ui
1.000 V AC1.500 V DC
Anma kısa süreli dayanım akımı/t
65 kA/500 ms
Aşırı akım kategorisi
4
Kirlenme derecesi
3
Kutup sayısı
3 kutuplu
Temel titreşim frekansı
50...60 Hz
Hava nemi (yoğuşmayan)
10...90 %
Baralar için uygun
15 x 5/10 mm20 x 5/10 mm30 x 5/10 mm
Çalışma sıcaklığı aralığı
-5 °C...55 °C
Depolama sıcaklığı aralığı
-25 °C...75 °C
Ölçüler
Genişlik: 200 mmYükseklik: 246 mmDerinlik: 49,2 mm
Yangın yükü
20,633 MJ/m²
Paketteki adet
6 adet
Net ağırlık
5,16 kg
Brüt ağırlık
5,547 kg
PCF/VE (beşikten kapıya)
33,09
Gümrük tarifesi numarası
85369010
EAN
4028177997288
ETIM 9
EC001900
Ürün açıklaması
RX RiLineX taban modülü, 3 kutuplu, U=200 mm
