RSB1-0635D127127PFAEZZZP0C | SECA Mühendislik
Sick / Fotoseller

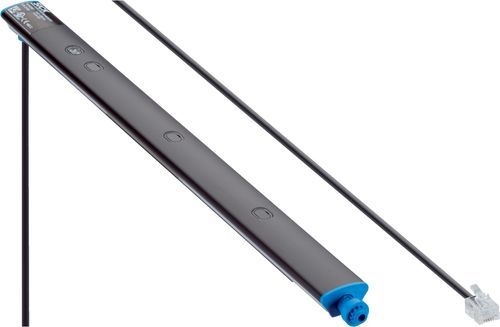

RSB1-0635D127127PFAEZZZP0C
Ürün verileri
Teknik Özellikler 97 parametre
Fonksiyon prensibi Cisimden yansımalı sensör
Çalışma prensibi ayrıntısı Enerjetik
Algılama mesafesi
Min. algılama mesafesi 2 mm
Maksimum algılama mesafesi 300 mm
Referans nesne %90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)
En iyi performans için önerilen algılama mesafesi aralığı
2 mm ... 45 mm
Işık noktası biçimi Nokta şeklinde
Işık demeti çapı (mesafe) 27 mm x 29 mm (45 mm)
Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı) < +/- 4° (TU = +23 °C’de)
LED karakteristik verileri
LED risk grubu işareti Serbest grup
Ortalama kullanım süresi TU = +25 °C’de 100.000 saat
İki ışın arasındaki mesafe 127 mm
1. ışık huzmesi ile gövdenin ön kenarı arasındaki mesafe (uç başlığı dahil) 127 mm
Algılanabilir en küçük nesne (MDO), tipik.
127 mm (ışınların mesafesine bağlıdır)
Yeşil LED Durum göstergesi
Sarı LED Işık alımı durumu
Özel uygulamalar Düz nesnelerin algılanması, Delikli nesnelerin algılanması, Konum toleranslı nesneleri algılar, Pürüzlü, parlak nesnelerin algılanması
Gerilim kaynağı UB 10 V DC ... 30 V DC Kullanım kategorisi DC-12 (EN 60947-5-2 uyarınca)
DC-13 (EN 60947-5-2 uyarınca)
Akım tüketimi 17 mA, yüksüz. UB = 24 V’ta
Anahtarlama tipi Aydınlık/karanlık ile anahtarlama
Sinyal gerilimi PNP HIGH/LOW Yaklaşık UB -2,5 V / 0 V
Çıkış akımı Imax. ≤ 100 mA
Koruma devreleri Çıkışlar Ters kutup korumalı
Tekrarlama hassasiyeti (tepki süresi) 1 ms
Anahtarlama frekansı 500 Hz 2)
Fonksiyon Pin 4 / siyah (BK) Dijital çıkış, karanlık ile anahtarlama, nesne mevcut → DÜŞÜK çıkışı
Fonksiyon Pin 3 / siyah (BK) Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut → YÜKSEK çıkışı
Boyutlar ( G x Y x D) 635 mm x 20,3 mm x 17 mm 1)
Bağlantı 6 pinli RJ12 erkek konnektörlü kablo 2)
Derin dondurma özelliği 0 °C altında kablo deforme edilmemelidir
Kablo uzunluğu (L) 1.000 mm 2)
Gövde Metal, Alüminyum (eloksallı)
Erkek konnektör Plastik, Polycarbonat
Montaj şekli BEF-AP-RSBADHB, arka tarafı kendinden yapışkanlı adaptör tutucusu
Koruma sınıfı IP67 (EN 60529)
Çalışma ortamı sıcaklığı –40 °C ... +60 °C
Depo ortam sıcaklığı –40 °C ... +75 °C
Darbe dayanımı 30 g, 11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27))
Titreşime karşı dayanıklılık 10 Hz ... 55 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
Nem 15 % ... 95 %, bağıl nem (yoğuşma oluşmaz), IEC 60947-5-2 uyarınca
Elektromanyetik uyumluluk (EMV) EN 60947-5-2
UL-dosya no. NRKH.E189383 & NRKH7.E189383
EU declaration of conformity ✔
UK declaration of conformity ✔
ACMA declaration of conformity ✔
