Sick/Güvenli lazer alan tarayıcılar

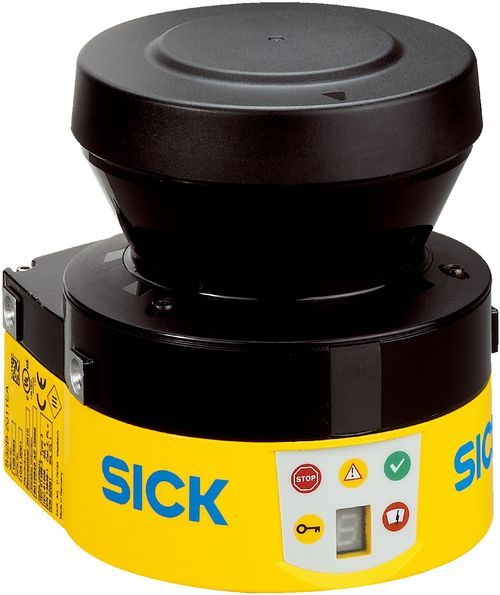

S32B-3011BA



Güvenli lazer alan tarayıcılar | S300 Mini, S32B-3011BA | Yan ürün ailesi: S300 Mini Standard | Koruma alanı mesafesi: 3 m | Tarama açısı: 270° | Alan sayısı: 3
S32B-3011BA
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Yan ürün ailesi
S300 Mini Standard
Uygulama alanı
Indoor
Koruma alanı mesafesi
3 m
Uyarı alanı aralığı
8 m (% 15 remisyonlu)
Ölçüm aralığı mesafesi
30 m
Alanların türü
Üç alanlı
Koruma alanı sayısı
1
Alan sayısı
3
Denetleme durumlarının sayısı
1
Tarama açısı
270°
Çözünürlük (yapılandırılabilir)
30 mm, 40 mm, 50 mm, 70 mm, 150 mm
Açısal çözünürlük
0,5°
Tepki süresi
80 ms 1)
Koruma alanı ilavesi
100 mm
Çoklu değerlendirme sayısı
2 ... 16, konfigüre edilebilir
Otomatik reset için gecikme
2 s ... 60 s, konfigüre edilebilir
Tip
Tip 3 (IEC 61496)
Güvenlik için entegrasyon seviyesi
SIL 2 (IEC 61508)
Kategori
Kategori 3 (EN ISO 13849)
Performans seviyesi
PL d (EN ISO 13849)
PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık)
8,0 x 10-8
TM (kullanım ömrü)
20 yıl (EN ISO 13849)
Hata durumunda emniyetli durum
En az bir OSSD KAPALI durumda bulunur.
Tekrar çalışma kilidi
✔
Kontaktör kontrolü (EDM)
✔
Çoklu değerlendirme
✔
Referans olarak kontur
✔
Ölçüm verisi çıkışı
Yok
Bağlantı tipi
Kablo, 250 mm, M12, 8 pinli erkek konnektör ile birlikte
Üniversal-I/Os
2
Girişler
Kontaktör kontrolü (EDM)
1 1)
Reset/Restart
1 1)
Stand-by
1 1)
Çıkışlar
Güvenlik çıkışları (OSSD’ler)
2
Uyarı alanı çıkışları
2 1)
Geri alma gerekli
1 1)
Konfigürasyon metodu
CDS'li PC (Konfigürasyon ve diyagnoz yazılımı)
Konfigürasyon ve diyagnostik arayüz
RS-232
Aktarma oranı
38,4 kBaud
Koruma sınıfı
III (EN 50178, EN 60950)
Gerilim Kaynağı Uv
24 V DC (16,8 V DC ... 30 V DC)
Akım tüketimi

0,25 A 1)

1,35 A 2)

Boyutlar ( G x Y x D)
102 mm x 116 mm x 105 mm
Ağırlık
0,8 kg, Bağlantı kabloları olmadan
Gövde malzemesi
Alüminyum döküm
Gövde rengi
RAL 1021 (kolza sarısı), RAL 9005 (siyah)
Optik kılıf malzemesi
Polycarbonat
Optik kılıf yüzeyi
Dış yüzey kazımaya karşı dayanıklı kaplama
Koruma sınıfı
IP65 (EN 60529)
Çalışma ortamı sıcaklığı
–10 °C ... +50 °C
Depolama sıcaklığı
–25 °C ... +50 °C
Titreşim dayanımı
IEC 60068-2-6, IEC 60068-2-64, IEC 60721-3-5, IEC TR 60721-4-5, IEC 61496-3
Sınıf
5M1 (IEC 60721-3-5)
Darbe dayanımı
IEC 60068-2-27, IEC 60721-3-5, IEC TR 60721-4-5, IEC 61496-3
Sınıf
5M1 (IEC 60721-3-5)
Daimi şok
50 m/s², 11 ms
100 m/s², 16 ms
Işık türü
Palsli lazer diyodu
Dalga uzunluğu
905 nm
Algılanabilir remisyon derecesi
1,8 % ... > 1.000 %, Reflektörler
Lazer sınıfı
1 (21 CFR 1040.10 ve 1040.11, IEC 60825-1)
EU declaration of conformity
✔
UK declaration of conformity
✔
ACMA declaration of conformity
✔
China-RoHS
✔
China GB sertifikası
✔
cULus sertifikası
✔
EC-Type-Examination sertifikası
✔
ECLASS 5.0
27272705
ECLASS 5.1.4
27272705
ECLASS 6.0
27272705
ECLASS 6.2
27272705
ECLASS 7.0
27272705
ECLASS 8.0
27272705
ECLASS 8.1
27272705
ECLASS 9.0
27272705
ECLASS 10.0
27272705
ECLASS 11.0
27272705
ECLASS 12.0
27272705
ETIM 5.0
EC002550
ETIM 6.0
EC002550
ETIM 7.0
EC002550
ETIM 8.0
EC002550
UNSPSC 16.0901
39121528
