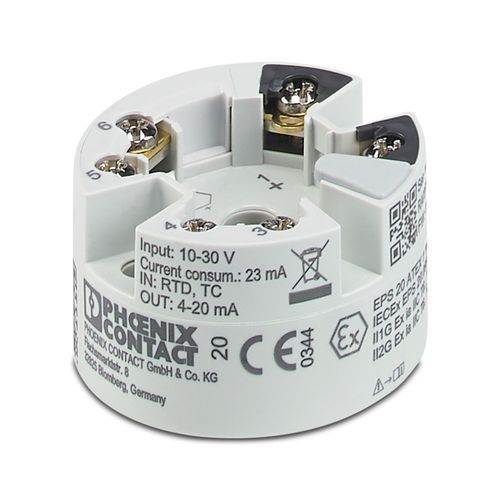

FA MCR-EX-HT-1TS-I-OLP - Kafa tipi dönüştürücü 1145217



Ex i-RTD ve TC sensör sinyallerinin yanı sıra direnç ve gerilim sensörü sinyallerini 4 mA ... 20 mA aracılığıyla iletmek için çıkış döngü-güç beslemeli kafa tipi transmiter. HART, Standart konfigürasyon, Vidalı bağlantı
FA MCR-EX-HT-1TS-I-OLP - Kafa tipi dönüştürücü 1145217
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
Sıcaklık transdüseri
Ürün gamı
Field Analog
Kanal sayısı
1
Konfigürasyon
YazılımHART
Aşırı gerilim kategorisi
II
Kirlilik sınıfı
2
Kademe tepkisi (0–%99)
1 s (TC)1 s (RTD)
Test gerilimi
2 kV AC (50 Hz, 60 s)
Besleme gerilim aralığı
döngü üzerinden beslemeli, harici besleme gerekmez10 V DC ... 30 V DC (Ex)
Giriş sayısı
1
Giriş gerilim aralığı
-20 mV ... 100 mV (Minimum ölçüm aralığı: 5 mV)
Kullanılabilen sensör tipleri (RTD)
Pt, Ni, Cu sensörleri: 2, 3, 4-iletken
Kullanılabilen sensör tipleri (TC)
A, B, C, D, E, J, K, L, N, R, S, T, U
Sıcaklık ölçüm aralığı
-250 °C ... 2500 °C (Sensör tipine bağlı aralık)≥ 10 K (RTD)≥ 50 K (TC)
Lineer direnç ölçüm aralığı
10 Ω ... 2000 Ω (Minimum ölçüm aralığı: 10 Ω)
Akım çıkış sinyali
4 mA ... 20 mA (HART)20 mA ... 4 mA (HART)
Maks. sinyal çıkış akımı
23 mA
Yük
(UL - 10 V) / 0,023 A
HART kodlaması
FSK ± 0,5 mA
HART versiyonu
7
İletim hızı
1200 Baud
Şebeke frekans filtresi
50/60 Hz
İletişim direnci
≥ 250 Ω
Kapama gecikmesi
 7 s (HART) 7 s (Ölçülen değer)
Bağlantı yöntemi
Vidalı bağlantı
Kablo soyma uzunluğu
8 mm
Vida yivi
M3
İletken kesiti, tek telli
0,2 mm² ... 2,5 mm²
İletken kesiti, çok damarlı
0,2 mm² ... 2,5 mm²
Kablo kesiti AWG
24 ... 14
Sıkma torku
0,5 Nm
Ex montajı (EPL)
GaDiv. 1
Kendinden güvenli devreler (EPL)
GbDiv. 1
Desteklenen protokoller
HART
Koruma sınıfı
IP00 (saha muhafazasına tesisat sonrasında IP66/67, NEMA 4X)
Ortam sıcaklığı (çalışma)
-40 °C ... 85 °C
Ortam sıcaklığı (stok/nakliye)
-50 °C ... 100 °C
Rakım
≤ 4000 m (Deniz seviyesinin üzerinde)
İklim sınıfı
C1
İzin verilen nem (çalışma)
5 % ... 95 % (Yoğunlaşmaya izin verilir)
Sertifika
CE uyumlu
Tanımlama
 II 1G Ex ia IIC T6...T4 Ga
Sertifika
EPS 20 ATEX 1 166 X
Tanımlama
II 1G Ex ia IIC T6...T4 Ga
Sertifika
IECEx EPS 20.0060XCML 21UKEX21009X
Tanımlama
IS for Class I, Div. 1, Groups A, B, C, D; T6...T4Ex ia IIC T6...T4 Ga
Montaj tipi
KurulumDIN rayı montajı
Montaj açıklaması
DIN 43729 B formuna uygun bağlantı kafasında montaj
