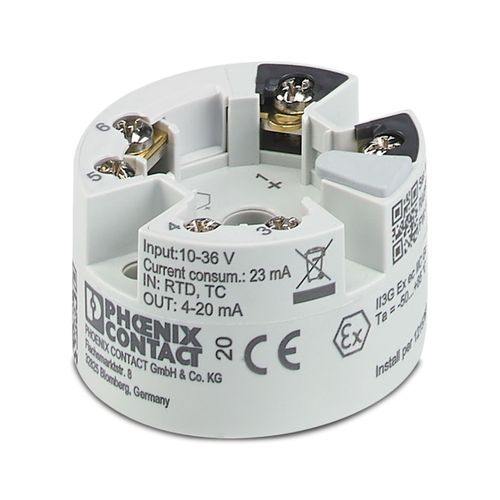

FA MCR-HT-1TS-I-OLP - Kafa tipi dönüştürücü 1145210
RTD ve TC sensör sinyallerinin yanı sıra direnç ve gerilim sensörü sinyallerini 4 mA ... 20 mA aracılığıyla iletmek için çıkış döngü-güç beslemeli kafa tipi transmiter. HART, Standart konfigürasyon, Vidalı bağlantı

Ürün verileri
45 parametreTeknik Özellikler
- Ürün tipi
- Sıcaklık transdüseri
- Ürün gamı
- Field Analog
- Kanal sayısı
- 1
- Konfigürasyon
- YazılımHART
- Aşırı gerilim kategorisi
- II
- Kirlilik sınıfı
- 2
- Kademe tepkisi (0–%99)
- 1 s (TC)1 s (RTD)
- Test gerilimi
- 2 kV AC (50 Hz, 60 s)
- Besleme gerilim aralığı
- döngü üzerinden beslemeli, harici besleme gerekmez10 V DC ... 36 V DC (Standart)
- Giriş sayısı
- 1
- Giriş gerilim aralığı
- -20 mV ... 100 mV (Minimum ölçüm aralığı: 5 mV)
- Kullanılabilen sensör tipleri (RTD)
- Pt, Ni, Cu sensörleri: 2, 3, 4-iletken
- Kullanılabilen sensör tipleri (TC)
- A, B, C, D, E, J, K, L, N, R, S, T, U
- Sıcaklık ölçüm aralığı
- -250 °C ... 2500 °C (Sensör tipine bağlı aralık)≥ 10 K (RTD)≥ 50 K (TC)
- Lineer direnç ölçüm aralığı
- 10 Ω ... 2000 Ω (Minimum ölçüm aralığı: 10 Ω)
- Akım çıkış sinyali
- 4 mA ... 20 mA (HART)20 mA ... 4 mA (HART)
- Maks. sinyal çıkış akımı
- 23 mA
- Yük
- (UL - 10 V) / 0,023 A
- HART kodlaması
- FSK ± 0,5 mA
- HART versiyonu
- 7
- İletim hızı
- 1200 Baud
- Şebeke frekans filtresi
- 50/60 Hz
- İletişim direnci
- ≥ 250 Ω
- Kapama gecikmesi
- 7 s (HART) 7 s (Ölçülen değer)
- Bağlantı yöntemi
- Vidalı bağlantı
- Kablo soyma uzunluğu
- 8 mm
- Vida yivi
- M3
- İletken kesiti, tek telli
- 0,2 mm² ... 2,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 2,5 mm²
- Kablo kesiti AWG
- 24 ... 14
- Sıkma torku
- 0,5 Nm
- Ex montajı (EPL)
- GcDiv. 2
- Desteklenen protokoller
- HART
- Koruma sınıfı
- IP00 (saha muhafazasına tesisat sonrasında IP66/67, NEMA 4X)
- Ortam sıcaklığı (çalışma)
- -40 °C ... 85 °C
- Ortam sıcaklığı (stok/nakliye)
- -50 °C ... 100 °C
- Rakım
- ≤ 4000 m (Deniz seviyesinin üzerinde)
- İklim sınıfı
- C1
- İzin verilen nem (çalışma)
- 5 % ... 95 % (Yoğunlaşmaya izin verilir)
- Sertifika
- CE uyumlu
- Tanımlama
- II 3 G Ex ec IIC T6
- Sertifika
- PxCIF20ATEX1145192U
- Tanımlama
- Ex ec IIC T6...T4
- Montaj tipi
- KurulumDIN rayı montajı
- Montaj açıklaması
- Bağlantı kafası B'den DIN EN 50446 uyarınca montaj
