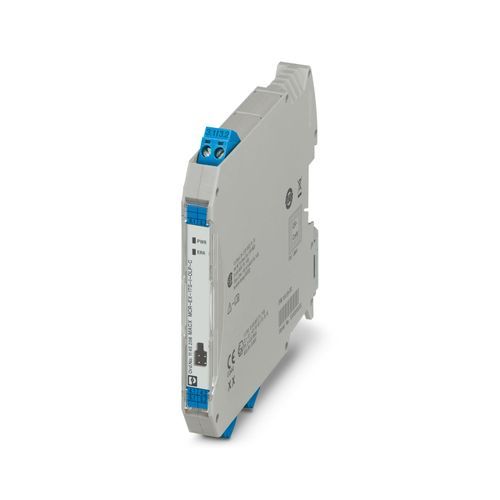

MACX MCR-EX-1TS-I-OLP-C - Sıcaklık ölçüm transdüseri 1145208
Ex i-RTD ve TC sensör sinyallerinin yanı sıra direnç ve gerilim sensörü sinyallerini 4 mA ... 20 mA aracılığıyla iletmek için çıkış döngü-güç beslemeli sıcaklık transdüseri. HART, Kendinden güvenli sinyal koşullayıcılar, Sipariş konfigürasyonu, Vidalı bağlantı

Ürün verileri
56 parametreTeknik Özellikler
- Ürün tipi
- Sıcaklık transdüseri
- Ürün gamı
- MACX Analog
- Kanal sayısı
- 1
- Tip
- Kendinden güvenli sinyal koşullayıcılar
- Aşırı gerilim kategorisi
- II
- Kirlilik sınıfı
- 2
- Kademe tepkisi (0–%99)
- 1 s (TC)1 s (RTD)
- Test gerilimi
- 2 kV AC (50 Hz, 60 s)
- Besleme gerilim aralığı
- döngü üzerinden beslemeli, harici besleme gerekmez11 V DC ... 30 V DC
- Giriş sinyali
- Sıcaklık
- Giriş sayısı
- 1
- Giriş gerilim aralığı
- -20 mV ... 100 mV (Minimum ölçüm aralığı: 5 mV)
- Kullanılabilen sensör tipleri (RTD)
- Pt, Ni, Cu sensörleri: 2, 3, 4-iletken
- Kullanılabilen sensör tipleri (TC)
- A, B, C, D, E, J, K, L, N, R, S, T, U
- Sıcaklık ölçüm aralığı
- -250 °C ... 2500 °C (Sensör tipine bağlı aralık)≥ 10 K (RTD)≥ 50 K (TC)
- Lineer direnç ölçüm aralığı
- 10 Ω ... 2000 Ω (Minimum ölçüm aralığı: 10 Ω)
- Akım çıkış sinyali
- 4 mA ... 20 mA20 mA ... 4 mA
- Maks. sinyal çıkış akımı
- 23 mA
- Yük
- (UL - 11 V) / 0,023 A
- HART kodlaması
- FSK ± 0,5 mA
- HART versiyonu
- 7
- İletim hızı
- 1200 Baud
- Şebeke frekans filtresi
- 50/60 Hz
- İletişim direnci
- ≥ 250 Ω
- Kapama gecikmesi
- 7 s (HART) 7 s (Ölçülen değer)
- Bağlantı yöntemi
- Vidalı bağlantı
- Kablo soyma uzunluğu
- 7 mm
- Vida yivi
- M3
- İletken kesiti, tek telli
- 0,2 mm² ... 2,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 2,5 mm²
- Kablo kesiti AWG
- 24 ... 14
- Sıkma torku
- 0,5 Nm ... 0,6 Nm
- Maks. çap
- 2 mm
- Ex montajı (EPL)
- GbDiv. 1
- Kendinden güvenli devreler (EPL)
- GaDiv. 1
- Desteklenen protokoller
- HART
- Durum göstergesi
- LED (kırmızı)
- Boyutlu çizim
- Genişlik
- 12,5 mm
- Yükseklik
- 112,5 mm
- Derinlik
- 113,7 mm
- Derinlik NS 35/7,5
- 114,5 mm (EN 60715 uyarınca NS 35/7,5 DIN rayına takılır)
- Renk
- gri (RAL 7042)
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -40 °C ... 85 °C
- Ortam sıcaklığı (stok/nakliye)
- -50 °C ... 100 °C
- Rakım
- ≤ 4000 m (Deniz seviyesinin üzerinde)
- İklim sınıfı
- B2
- İzin verilen nem (çalışma)
- 5 % ... 95 % (yoğunlaşma yok)
- Sertifika
- CE uyumlu
- Tanımlama
- II 2 (1) G Ex ib [ia Ga] IIC T6...T4 Gb
- Sertifika
- EPS 20 ATEX 1 166 X
- Tanımlama
- Ex ib [ia Ga] IIC T6...T4 Gb
- Sertifika
- IECEx EPS 20.0060X
- Tanımlama
- IS for Class I, Div. 2, Groups A, B, C, D; T6...T4AIS / Class I / Div. 1 / ABCD
- Montaj tipi
- DIN rayı montajı
