Festo/MSB9

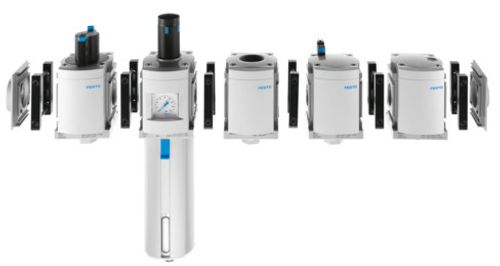

Şartlandırıcı kombinasyonu MSB9 552938

Ürün verileri
45 parametreTeknik Özellikler
- Boyut
- 9
- Seri
- MS
- Çalıştırma türü
- elektrikli manuel pnömatik
- Çalıştırma emniyeti
- Entegre kilitli döner düğme
- Montaj konumu
- herhangi bir dikey +/- 5 °
- Filtre hassasiyeti
- 0.01 µm ... 40 µm
- Su tahliye
- tam otomatik elle dönen yarı otomatik
- Tasarım
- Dağıtım Modülü Aktif karbon filtre Manometreli regülatör Basınçlandırma ve hava tahliye valfi Açma/kapama valfi Elyaf filtre Manometreli filtre regülatörü Manometresiz filtre regülatörü Orantılı standart sis yağlayıcı Santrifüj ayırıcılı sinter filtre
- Maks. yoğuşma miktarı
- 220 ml
- Maks. yağ dolum miktarı
- 490 cm³
- Regülatör işlevi
- Sabit çıkış basıncı ön basınç kompanzasyonu ile ikincil hava tahliyesi ile ters akım davranışı ile
- Kabuk koruması
- metal bir kabuk olarak entegre
- Fark basınç göstergesi
- Optik gösterge basınç sensörü ile
- Basınç göstergesi
- Basınç sensörü ile manometre ile
- Çalışma basıncı
- 0 MPa ... 2 MPa
- Çalışma basıncı
- 0 bar ... 20 bar
- Çalışma basıncı
- 0 psi ... 290 psi
- Basınç kontrol aralığı
- 0.1 MPa ... 1.6 MPa
- Basınç kontrol aralığı
- 1 bar ... 16 bar
- Basınç kontrol aralığı
- 14.5 psi ... 232 psi
- Standart nominal debi (DIN 1343'e göre normalleştirilmiş)
- 1400 l/dak ... 18000 l/dak
- Bobin karakteristik değerleri
- 110 V AC: 50/60 Hz, toplama gücü 11,5 VA, tutma gücü 8,9 VA 230 V AC: 50/60 Hz, toplama gücü 11,5 VA, tutma gücü 9,1 VA 24 V DC: 4,5 W 24 V DC: 8,4 W
- Ruhsat
- c UL us - Tanınan (OL)
- CE işareti (bkz. Uygunluk Beyanı)
- AB EMC direktifine göre AB patlamaya karşı koruma direktifine (ATEX) göre AB makine direktifine göre AB RoHS direktifine göre
- UKCA işareti (bkz. Uygunluk Beyanı)
- EMC için Birleşik Krallık düzenlemelerine göre UK EX düzenlemelerine göre Birleşik Krallık makine düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre elektrikli ekipman için Birleşik Krallık düzenlemelerine göre
- AB dışında patlamaya karşı koruma onayı
- EPL Db (GB) EPL DC (GB) EPL GB (GB) EPL Gc (GB)
- Patlamaya karşı koruma
- Zone 1 (ATEX) Bölge 1 (UKEX) Zone 2 (ATEX) Bölge 2 (UKEX) Zone 21 (ATEX) Bölge 21 (UKEX) Zone 22 (ATEX) Bölge 22 (UKEX)
- ATEX kategorisi, gaz
- II 2G II 3G
- ATEX kategorisi, toz
- II 2D II 3D
- Ex ateşleme koruma sınıfı
- Ex h IIC T6 Gb X
- Ex ateşleme koruma sınıfı, toz
- Ex h IIIC T60°C Db X
- İşletim ortamı
- ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
- İşletim / kontrol ortamı hakkında not
- Yağlı işletim mümkün (diğer işletimde gerekli)
- Korozyon direnci sınıfı KBK
- 2 - orta derece korozyona maruziyet
- LABS uygunluğu
- VDMA24364-B1/B2-L
- Depolama sıcaklığı
- -10 °C ... 60 °C
- Akışkan sıcaklığı
- -10 °C ... 60 °C
- Ortam sıcaklığı
- -10 °C ... 60 °C
- Montaj türü
- aksesuarlarla
- Pnömatik bağlantı 1
- G1/2 G3/4 G1 G1 1/4 G1 1/2 1/2 NPT 3/4 NPT 1 NPT 1 1/4 NPT 1 1/2 NPT
- Pnömatik bağlantı 2
- G1/2 G3/4 G1 G1 1/4 G1 1/2 1/2 NPT 3/4 NPT 1 NPT 1 1/4 NPT 1 1/2 NPT
- Pnömatik bağlantı 3
- G1 1 NPT
- Sızdırmazlık elemanları malzemesi
- NBR
- Gövde malzemesi
- Alüminyum pres döküm
- Kabuk malzemesi
- Dövme alüminyum alaşım
