Festo/MHA2-MS1H-3/2G-2

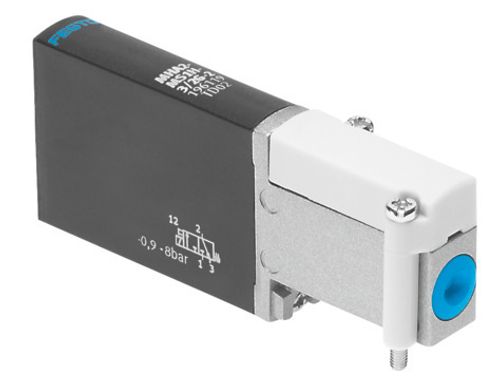

Selenoid valf MHA2-MS1H-3/2G-2 196119

Selenoid valf MHA2-MS1H-3/2G-2 196119
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Valf fonksiyonu
3/2 kapalı tek bobinli
Çalıştırma türü
elektrikli
Yapı genişliği
10 mm
Standart nominal debi (DIN 1343'e göre normalleştirilmiş)
100 l/dak
Pnömatik çalışma bağlantısı
Bağlantı plakası
Çalışma gerilimi
24V DC
Çalışma basıncı
-0.09 MPa ... 0.8 MPa
Çalışma basıncı
-0.9 bar ... 8 bar
Çalışma basıncı
-13.05 psi ... 116 psi
Tasarım
basınç tahliyeli oturmalı valf
Geri alma türü
mekanik yay
Koruma türü
IP65
Ruhsat
RCM işareti c UL us - Tanınan (OL)
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Nominal genişlik
2 mm
Izgara ölçüsü
14 mm
Izgara ölçüsüne ilişkin not
Valfler arasındaki minimum mesafe 4 mm'dir.
Hava tahliye fonksiyonu
kısılabilir
Sızdırmazlık prensibi
yumuşak
Montaj konumu
herhangi bir
Manuel kumanda
basmalı
Kontrol türü
doğrudan
Akış yönü
kısıtlı bir şekilde tersine çevrilebilir
Sembol
00991308
Örtüşme
negatif kapsama
Ters polarite koruması
iki kutuplu
İlave fonksiyonlar
Kıvılcım sönmesi Tutma akımı azaltımı Koruyucu devre
Çalışma basıncı tersine çevrilebilir
-0.09 MPa ... 0.1 MPa
Çalışma basıncı tersine çevrilebilir
-0.9 bar ... 1 bar
Çalışma basıncı tersine çevrilebilir
-13.05 psi ... 14.5 psi
Maks. anahtarlama frekansı
330 Hz
Kapama anahtarlama süresi
2 ms
Açma anahtarlama süresi
1.7 ms
Kapama anahtarlama toleransı
+% 10/-% 30
Açma anahtarlama toleransı
+%10/%30
1 Hz'den itibaren anahtarlama süresi yayılımı
0.2 ms
Devreye girme süresi
100%
Bobin karakteristik değerleri
24 V DC: düşük akım fazı 1,25 W, yüksek akım fazı 5,0 W
İzin verilen gerilim dalgalanmaları
+/- 10%
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün (diğer işletimde gerekli)
Osilasyon direnci
FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
Ortam ve akışkan sıcaklığının sınırlandırılması
anahtarlama frekansına bağlı olarak (şemaya bakın)
Şok direnci
FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi
Korozyon direnci sınıfı KBK
2 - orta derece korozyona maruziyet
LABS uygunluğu
VDMA24364-B1/B2-L
Temiz oda sınıfı
ISO 14644-1 uyarınca Sınıf 6
Akışkan sıcaklığı
-5 °C ... 40 °C
Ortam sıcaklığı
-5 °C ... 40 °C
Ürün ağırlığı
60 g
Elektrik bağlantısı
2 kutuplu Soket
Montaj türü
bağlantı plakasında
Pnömatik bağlantı 1
Bağlantı plakası
Pnömatik bağlantı 2
Bağlantı plakası
Pnömatik bağlantı 3
Bağlantı plakası
Malzeme hakkında not
RoHS uyumlu
Sızdırmazlık elemanları malzemesi
HNBR NBR
Gövde malzemesi
Çinko pres döküm, kaplamalı
Vida malzemesi
Çelik, galvanize

Aksesuarlar

Bağlantı kablosu 8047671
Bağlantı kablosu 8047671

NEBV-Z4WA2L-P-E-2.5-N-LE2-S1

Bağlantı kablosu 8047674
Bağlantı kablosu 8047674

NEBV-Z4WA2L-P-E-2.5-N-M8G3-S1

Tekli bağlantı plakası 197438
Tekli bağlantı plakası 197438

MHA2-AS-3-M5

Manifold 197448
Manifold 197448

MHA2-PR4-3-M5

Manifold 197449
Manifold 197449

MHA2-PR6-3-M5

Hortum 197384
Hortum 197384

PUN-H-6X1-BL

Hortum 197391
Hortum 197391

PUN-H-6X1-SW

Hortum 197377
Hortum 197377

PUN-H-6X1-NT

Hortum 8048681
Hortum 8048681

PUN-H-6X1-TBL

Çabuk Bağlantı Rakoru 153306
Çabuk Bağlantı Rakoru 153306

QSM-M5-6

Çabuk Bağlantı Rakoru 153317
Çabuk Bağlantı Rakoru 153317

QSM-M5-6-I
