Festo/MHE2-MS1H-5/2-QS-4

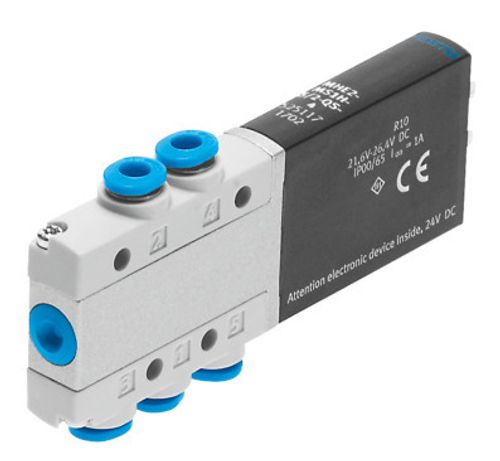

Selenoid valf MHE2-MS1H-5/2-QS-4 525117

Selenoid valf MHE2-MS1H-5/2-QS-4 525117
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Valf fonksiyonu
5/2 tek bobinli
Çalıştırma türü
elektrikli
Yapı genişliği
10 mm
Standart nominal debi (DIN 1343'e göre normalleştirilmiş)
90 l/dak
Pnömatik çalışma bağlantısı
QS-4
Çalışma gerilimi
24V DC
Çalışma basıncı
-0.09 MPa ... 0.8 MPa
Çalışma basıncı
-0.9 bar ... 8 bar
Çalışma basıncı
-13.05 psi ... 116 psi
Tasarım
basınç tahliyeli oturmalı valf
Geri alma türü
mekanik yay
Koruma türü
IP65
Ruhsat
RCM işareti c UL us - Tanınan (OL)
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Nominal genişlik
2 mm
Izgara ölçüsü
14 mm
Izgara ölçüsüne ilişkin not
Valfler arasındaki minimum mesafe 4 mm'dir.
Hava tahliye fonksiyonu
kısılabilir
Sızdırmazlık prensibi
yumuşak
Montaj konumu
herhangi bir
Manuel kumanda
basmalı
Kontrol türü
doğrudan
Akış yönü
tersine çevrilemez
Sembol
00991129
Örtüşme
negatif kapsama
Ters polarite koruması
iki kutuplu
İlave fonksiyonlar
Kıvılcım sönmesi Tutma akımı azaltımı Koruyucu devre
Maks. anahtarlama frekansı
300 Hz
Kapama anahtarlama süresi
1.7 ms
Açma anahtarlama süresi
1.9 ms
Kapama anahtarlama toleransı
+% 10/-% 30
Açma anahtarlama toleransı
+%10/%30
1 Hz'den itibaren anahtarlama süresi yayılımı
0.2 ms
Devreye girme süresi
100%
Bobin karakteristik değerleri
24 V DC: düşük akım fazı 1,625 W, yüksek akım fazı 6,5 W
İzin verilen gerilim dalgalanmaları
+/- 10%
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün (diğer işletimde gerekli)
Osilasyon direnci
FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
Ortam ve akışkan sıcaklığının sınırlandırılması
anahtarlama frekansına bağlı olarak (şemaya bakın)
Şok direnci
FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi
Korozyon direnci sınıfı KBK
2 - orta derece korozyona maruziyet
LABS uygunluğu
VDMA24364-B1/B2-L
Temiz oda sınıfı
ISO 14644-1 uyarınca Sınıf 6
Akışkan sıcaklığı
-5 °C ... 60 °C
Ortam sıcaklığı
-5 °C ... 60 °C
Ürün ağırlığı
70 g
Elektrik bağlantısı
2 kutuplu Soket
Montaj türü
geçiş deliği ile
Pnömatik bağlantı 1
QS-4
Pnömatik bağlantı 2
QS-4
Pnömatik bağlantı 3
QS-4
Pnömatik bağlantı 4
QS-4
Pnömatik bağlantı 5
QS-4
Malzeme hakkında not
RoHS uyumlu
Sızdırmazlık elemanları malzemesi
HNBR NBR
Gövde malzemesi
Çinko pres döküm, kaplamalı
Vida malzemesi
Çelik, galvanize

Aksesuarlar

Montaj braketi 196165
Montaj braketi 196165

MHE2-BG-L

Kablolu soket 193691
Kablolu soket 193691

KMYZ-4-24-2,5-B

Bağlantı kablosu 8047671
Bağlantı kablosu 8047671

NEBV-Z4WA2L-P-E-2.5-N-LE2-S1

Bağlantı kablosu 8047674
Bağlantı kablosu 8047674

NEBV-Z4WA2L-P-E-2.5-N-M8G3-S1

Susturucu 165006
Susturucu 165006

UC-QS-4H

Hortum 197376
Hortum 197376

PUN-H-4X0,75-NT

Hortum 197383
Hortum 197383

PUN-H-4X0,75-BL

Hortum 197390
Hortum 197390

PUN-H-4X0,75-SW

Hortum 8048671
Hortum 8048671

PUN-H-4X0,75-TBL
