Festo/MHE2-MS1H-5/2-QS-4-K

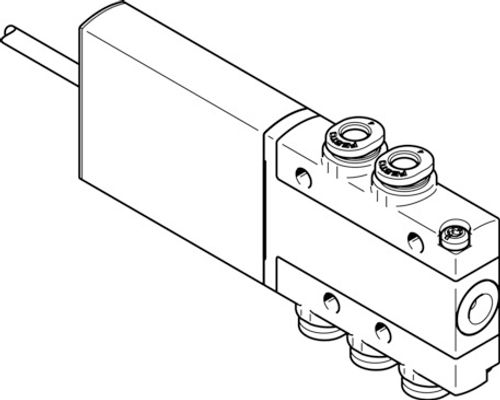

Selenoid valf MHE2-MS1H-5/2-QS-4-K 525119

Ürün verileri
61 parametreTeknik Özellikler
- Valf fonksiyonu
- 5/2 tek bobinli
- Çalıştırma türü
- elektrikli
- Yapı genişliği
- 10 mm
- Standart nominal debi (DIN 1343'e göre normalleştirilmiş)
- 90 l/dak
- Pnömatik çalışma bağlantısı
- QS-4
- Çalışma gerilimi
- 24V DC
- Çalışma basıncı
- -0.09 MPa ... 0.8 MPa
- Çalışma basıncı
- -0.9 bar ... 8 bar
- Çalışma basıncı
- -13.05 psi ... 116 psi
- Tasarım
- basınç tahliyeli oturmalı valf
- Geri alma türü
- mekanik yay
- Koruma türü
- IP55
- Ruhsat
- RCM işareti c UL us - Tanınan (OL)
- CE işareti (bkz. Uygunluk Beyanı)
- AB EMC direktifine göre AB RoHS direktifine göre
- UKCA işareti (bkz. Uygunluk Beyanı)
- EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
- Nominal genişlik
- 2 mm
- Izgara ölçüsü
- 14 mm
- Izgara ölçüsüne ilişkin not
- Valfler arasındaki minimum mesafe 4 mm'dir.
- Hava tahliye fonksiyonu
- kısılabilir
- Sızdırmazlık prensibi
- yumuşak
- Montaj konumu
- herhangi bir
- Manuel kumanda
- basmalı
- Kontrol türü
- doğrudan
- Akış yönü
- tersine çevrilemez
- Sembol
- 00991129
- Örtüşme
- negatif kapsama
- Ters polarite koruması
- iki kutuplu
- İlave fonksiyonlar
- Kıvılcım sönmesi Tutma akımı azaltımı Koruyucu devre
- Maks. anahtarlama frekansı
- 300 Hz
- Kapama anahtarlama süresi
- 1.7 ms
- Açma anahtarlama süresi
- 1.9 ms
- Kapama anahtarlama toleransı
- +% 10/-% 30
- Açma anahtarlama toleransı
- +%10/%30
- 1 Hz'den itibaren anahtarlama süresi yayılımı
- 0.2 ms
- Devreye girme süresi
- 100%
- Bobin karakteristik değerleri
- 24 V DC: düşük akım fazı 1,625 W, yüksek akım fazı 6,5 W
- İzin verilen gerilim dalgalanmaları
- +/- 10%
- İşletim ortamı
- ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
- İşletim / kontrol ortamı hakkında not
- Yağlı işletim mümkün (diğer işletimde gerekli)
- Osilasyon direnci
- FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
- Ortam ve akışkan sıcaklığının sınırlandırılması
- anahtarlama frekansına bağlı olarak (şemaya bakın)
- Şok direnci
- FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi
- Korozyon direnci sınıfı KBK
- 2 - orta derece korozyona maruziyet
- LABS uygunluğu
- VDMA24364-B1/B2-L
- Temiz oda sınıfı
- ISO 14644-1 uyarınca Sınıf 6
- Akışkan sıcaklığı
- -5 °C ... 60 °C
- Ortam sıcaklığı
- -5 °C ... 60 °C
- Ürün ağırlığı
- 70 g
- Elektrik bağlantısı
- Kablo
- Kablo uzunluğu
- 2.5 m
- Montaj türü
- geçiş deliği ile
- Pnömatik bağlantı 1
- QS-4
- Pnömatik bağlantı 2
- QS-4
- Pnömatik bağlantı 3
- QS-4
- Pnömatik bağlantı 4
- QS-4
- Pnömatik bağlantı 5
- QS-4
- Malzeme hakkında not
- RoHS uyumlu
- Sızdırmazlık elemanları malzemesi
- HNBR NBR
- Gövde malzemesi
- Çinko pres döküm, kaplamalı
- Kablo kılıfı malzemesi
- PUR
- Vida malzemesi
- Çelik, galvanize
Aksesuarlar

Montaj braketi 196165
MHE2-BG-L

Susturucu 165006
UC-QS-4H

Hortum 197376
PUN-H-4X0,75-NT

Hortum 197383
PUN-H-4X0,75-BL

Hortum 197390
PUN-H-4X0,75-SW

Hortum 8048671
PUN-H-4X0,75-TBL
