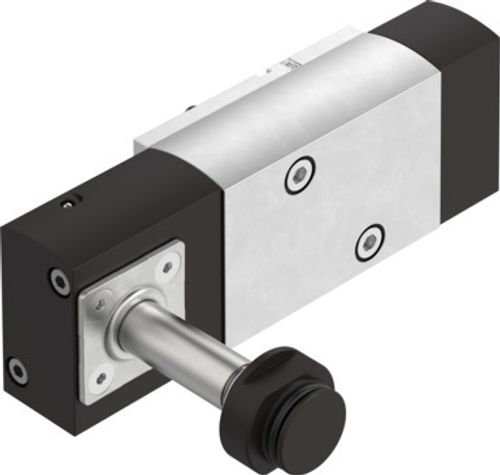

Selenoid valf VSNC-FTC-M52-M-G14-F19 8116378

Teknik Özellikler
- Valf fonksiyonu
- 5/2 veya 3/2 dönüştürülebilir
- Çalıştırma türü
- elektrikli
- Yapı genişliği
- 32 mm
- Standart nominal debi (DIN 1343'e göre normalleştirilmiş)
- 800 l/dak
- Pnömatik çalışma bağlantısı
- NAMUR bağlantı şeması
- Çalışma gerilimi
- bobin aracılığıyla, ayrıca sipariş edilmelidir
- Çalışma basıncı
- 0.25 MPa ... 0.8 MPa
- Çalışma basıncı
- 2.5 bar ... 8 bar
- Tasarım
- Plaka yuvası
- Geri alma türü
- mekanik yay
- Hava tahliye fonksiyonu
- kısılabilir
- Sızdırmazlık prensibi
- yumuşak
- Montaj konumu
- herhangi bir
- Karşılık geldiği norm
- VDI/VDE 3845 (NAMUR)
- Manuel kumanda
- yok
- Kontrol türü
- pilot kumandalı
- Pilot hava beslemesi
- dahili
- Akış yönü
- tersine çevrilemez
- Sembol
- 00991831
- Örtüşme
- negatif kapsama
- Standart anma debisi, tahliye havası geri yönlendirme 4-> 3
- 110 l/dak
- Kapama anahtarlama süresi
- 65 ms
- Açma anahtarlama süresi
- 25 ms
- Devreye girme süresi
- 100%
- Bobin karakteristik değerleri
- Bkz. ayrı olarak sipariş edilecek bobin
- İşletim ortamı
- ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
- İşletim / kontrol ortamı hakkında not
- Yağlı işletim mümkün (diğer işletimde gerekli)
- Korozyon direnci sınıfı KBK
- 2 - orta derece korozyona maruziyet
- LABS uygunluğu
- VDMA24364-B2-L
- Akışkan sıcaklığı
- -20 °C ... 60 °C
- Ortam sıcaklığı
- -20 °C ... 60 °C
- Ürün ağırlığı
- 478 g
- Montaj türü
- geçiş deliği ile
- Havalandırma açıklığı bağlantı
- toplanmadı
- Pnömatik bağlantı 1
- G1/4
- Pnömatik bağlantı 2
- NAMUR bağlantı şeması
- Pnömatik bağlantı 3
- G1/4
- Pnömatik bağlantı 4
- NAMUR bağlantı şeması
- Pnömatik bağlantı 5
- G1/4
- Malzeme hakkında not
- RoHS uyumlu
- Sızdırmazlık elemanları malzemesi
- NBR
- Gövde malzemesi
- Dövme alüminyum alaşım
- Vida malzemesi
- Çelik, galvanize
