Festo/VSNC-FTC-M52-MD-G14-FN

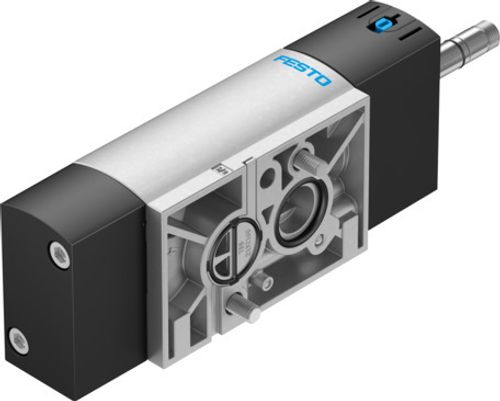

Selenoid valf VSNC-FTC-M52-MD-G14-FN 577277

Selenoid valf VSNC-FTC-M52-MD-G14-FN 577277
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Valf fonksiyonu
5/2 veya 3/2 dönüştürülebilir
Çalıştırma türü
elektrikli
Yapı genişliği
32 mm
Standart nominal debi (DIN 1343'e göre normalleştirilmiş)
800 l/dak
Pnömatik çalışma bağlantısı
NAMUR bağlantı şeması
Çalışma gerilimi
bobin aracılığıyla, ayrıca sipariş edilmelidir
Çalışma basıncı
0.25 MPa ... 0.8 MPa
Çalışma basıncı
2.5 bar ... 8 bar
Tasarım
Plaka yuvası
Geri alma türü
mekanik yay
Sertifikayi düzenleyen kuruluş
DNVGL-TAA000011J
Hava tahliye fonksiyonu
kısılabilir
Sızdırmazlık prensibi
yumuşak
Montaj konumu
herhangi bir
Karşılık geldiği norm
VDI/VDE 3845 (NAMUR)
Manuel kumanda
kilitlemeli basmalı
Kontrol türü
pilot kumandalı
Pilot hava beslemesi
dahili
Akış yönü
tersine çevrilemez
Sembol
00991831
Örtüşme
negatif kapsama
Sinyal durumu göstergesi
aksesuarlarla
b değeri
0.15
C değeri
3.96 l/sbar
Standart anma debisi, tahliye havası geri yönlendirme 4-> 3
110 l/dak
Kapama anahtarlama süresi
120 ms
Açma anahtarlama süresi
16 ms
Devreye girme süresi
100%
Bobin karakteristik değerleri
Bkz. ayrı olarak sipariş edilecek bobin
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK
2 - orta derece korozyona maruziyet
LABS uygunluğu
VDMA24364-B2-L
Akışkan sıcaklığı
-20 °C ... 60 °C
Ortam sıcaklığı
-20 °C ... 60 °C
Ürün ağırlığı
400 g
Montaj türü
geçiş deliği ile
Havalandırma açıklığı bağlantı
toplanmadı
Pnömatik bağlantı 1
G1/4
Pnömatik bağlantı 2
NAMUR bağlantı şeması
Pnömatik bağlantı 3
G1/4
Pnömatik bağlantı 4
NAMUR bağlantı şeması
Pnömatik bağlantı 5
G1/4
Malzeme hakkında not
RoHS uyumlu
Sızdırmazlık elemanları malzemesi
NBR
Gövde malzemesi
Dövme alüminyum alaşım
Vida malzemesi
Çelik, galvanize

Aksesuarlar

Montaj braketi 563403
Montaj braketi 563403

VAME-S7-Y

Kısma plakası 563395
Kısma plakası 563395

VABF-S7-F1B1P2-F

Bağlantı Plakası|Taban Plakası 563396
Bağlantı Plakası|Taban Plakası 563396

VABS-S7-S-G14-VDE1

Hava tahliye emniyeti 563400
Hava tahliye emniyeti 563400

VABD-D3-SN-G14

Kapak 8028240
Kapak 8028240

VAMC-B10-20-CH2

Bobin 8029144
Bobin 8029144

VACN-N-A1-1

Susturucu 2316
Susturucu 2316

U-1/4

Hortum 197386
Hortum 197386

PUN-H-10X1,5-BL

Hortum 558281
Hortum 558281

PUN-H-10X1,5-SI

Çabuk Bağlantı Rakoru 186112
Çabuk Bağlantı Rakoru 186112

QS-G1/4-10-I
