Festo/VSNC-FTC-M52-MH-G14-F19A

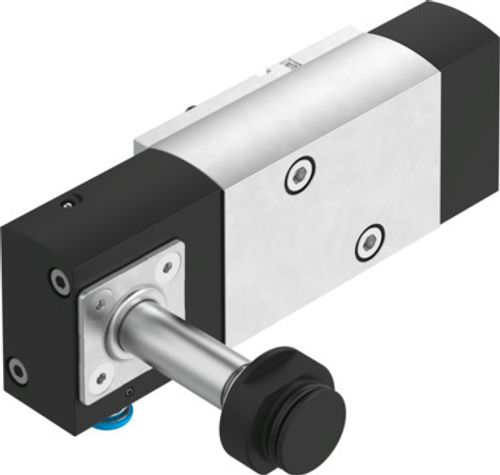

Selenoid valf VSNC-FTC-M52-MH-G14-F19A 8116376

Ürün verileri
43 parametreTeknik Özellikler
- Valf fonksiyonu
- 5/2 veya 3/2 dönüştürülebilir
- Çalıştırma türü
- elektrikli
- Yapı genişliği
- 32 mm
- Standart nominal debi (DIN 1343'e göre normalleştirilmiş)
- 800 l/dak
- Pnömatik çalışma bağlantısı
- NAMUR bağlantı şeması
- Çalışma gerilimi
- bobin aracılığıyla, ayrıca sipariş edilmelidir
- Çalışma basıncı
- 0.25 MPa ... 0.8 MPa
- Çalışma basıncı
- 2.5 bar ... 8 bar
- Tasarım
- Plaka yuvası
- Geri alma türü
- mekanik yay
- Hava tahliye fonksiyonu
- kısılabilir
- Sızdırmazlık prensibi
- yumuşak
- Montaj konumu
- herhangi bir
- Karşılık geldiği norm
- VDI/VDE 3845 (NAMUR)
- Manuel kumanda
- basmalı
- Kontrol türü
- pilot kumandalı
- Pilot hava beslemesi
- dahili
- Akış yönü
- tersine çevrilemez
- Sembol
- 00991831
- Örtüşme
- negatif kapsama
- Standart anma debisi, tahliye havası geri yönlendirme 4-> 3
- 110 l/dak
- Kapama anahtarlama süresi
- 380 ms
- Açma anahtarlama süresi
- 435 ms
- Devreye girme süresi
- 100%
- Bobin karakteristik değerleri
- Bkz. ayrı olarak sipariş edilecek bobin
- İşletim ortamı
- ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
- İşletim / kontrol ortamı hakkında not
- Yağlı işletim mümkün (diğer işletimde gerekli)
- Korozyon direnci sınıfı KBK
- 2 - orta derece korozyona maruziyet
- LABS uygunluğu
- VDMA24364-B2-L
- Akışkan sıcaklığı
- -20 °C ... 60 °C
- Ortam sıcaklığı
- -20 °C ... 60 °C
- Ürün ağırlığı
- 480 g
- Montaj türü
- geçiş deliği ile
- Havalandırma açıklığı bağlantı
- toplanmadı
- Pnömatik bağlantı 1
- G1/4
- Pnömatik bağlantı 2
- NAMUR bağlantı şeması
- Pnömatik bağlantı 3
- G1/4
- Pnömatik bağlantı 4
- NAMUR bağlantı şeması
- Pnömatik bağlantı 5
- G1/4
- Malzeme hakkında not
- RoHS uyumlu
- Sızdırmazlık elemanları malzemesi
- NBR
- Gövde malzemesi
- Dövme alüminyum alaşım
- Vida malzemesi
- Çelik, galvanize
Aksesuarlar

Hava tahliye emniyeti 563400
VABD-D3-SN-G14

Kısma plakası 563395
VABF-S7-F1B1P2-F

Bağlantı Plakası|Taban Plakası 563396
VABS-S7-S-G14-VDE1

Kapak 8028240
VAMC-B10-20-CH2

Bobin 8114078
VACC-S13-11-K4-1-NM4A

Bobin 8109401
VACC-S13-11-K4-1-EX4A

Bobin 8114135
VACC-S13-11-K4-1-NE4A

Bobin 8114136
VACC-S13-11-K4-1-KS4A

Montaj plakası 8098891
VABS-B14-270-FF14

Cıvata seti 8105115
VAME-B14-S-M5

Konnektör 8099629
VABD-B14-P1-N18

Kısma plakası 8098887
VABF-B14-F1B1P2-FF14

Bağlama plakası 8098884
VABS-B14-T-FG14

Montaj plakası 8098888
VABS-B14-90-FF14

Kısma plakası 8098885
VABF-B14-F1B1P1-FF14

Montaj plakası 8098889
VABA-B14-FL12-FL14

Montaj braketi 563403
VAME-S7-Y

Montaj plakası 8099347
VABS-B14-180-FF14

Hava tahliye plakası 8099350
VABF-B14-M3-G14

Konnektör 8099850
VABD-B14-P1-G18

Susturucu 2316
U-1/4

Susturucu 534223
U-1/4-20

Çabuk Bağlantı Rakoru 186112
QS-G1/4-10-I

Çabuk Bağlantı Rakoru 572321
QB-1/4-5/16-I-U

Çabuk Bağlantı Rakoru 572320
QB-1/4-1/4-I-U

Çabuk Bağlantı Rakoru 186110
QS-G1/4-8-I

Çabuk Bağlantı Rakoru 186108
QS-G1/4-6-I

Çabuk Bağlantı Rakoru 572322
QB-1/4-3/8-I-U
