Bosch Rexroth/Sıkıştırma ve fren elemanları
MKS 3505 AK &

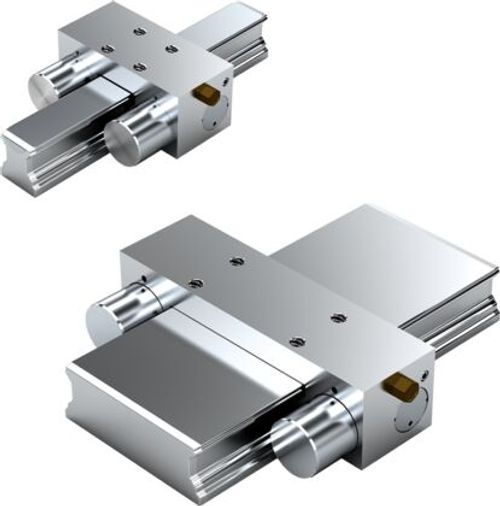

Pnömatik sıkıştırma elemanı MKS, 35
Bilyalı ray kılavuzları için pnömatik sıkıştırma elemanı MKS*)
Boyut = 35
Tüm SNS tipi bilyalı raylar için uygundur
*)Zimmer GmbH
Boyut = 35
Tüm SNS tipi bilyalı raylar için uygundur
*)Zimmer GmbH
- Kısa yapı şeklinde yüksek eksenel tutma kuvvetleri
- Eksenel yönde dinamik ve statik stabilizasyon
- Cazip fiyat-performans dengesi ile, LCP ve LCPS'de basit mekanik çevresel sıkıştırma prensibi
- Kolay montaj
- Basınç düştüğünde, iki yay paketi ile çift etkili sürgülü vana mekanizması üzerinden basınçsız olarak (yay enerjisi ile) sıkıştırır
- Kimyasal nikelajlı çelik gövde
- Yüksek eksenel ve yatay sertlik
- Hassas konumlandırma
- İlave hava bağlantısı sayesinde daha yüksek tutma kuvveti
- Pnömatik boşalma. Açma basıncı 5,5 - 8 bar
- 5 milyon sıkıştırma çevrimi (B10d değeri) ‒ PLUS bağlantısında B10d değerine ulaşılmaz
- Entegre hızlı hava boşaltma valfi tepki sürelerinin kısa olmasını sağlar

Ürün verileri
29 parametreTeknik Özellikler
- Aksesuarlar
- Kılavuz kızağı
- Model
- tüm SNS tipi bilyalı raylar
- Anma boyutu [mm]
- 35
- Kılavuz kızağı genişliği [mm]
- 100
- Kılavuz kızağı uzunluğu [mm]
- 39
- Kılavuz kızağı yüksekliği [mm]
- 44
- Kılavuz raylı kılavuz kızağı yüksekliği [mm]
- 48
- Standart hava bağlantısı ile yay enerjisi tutma kuvvetine ilişkin not
- Yay enerjisi ile tutma kuvveti. Kontrol, monte edilmiş durumda yağlı bir yağlama tabakası ile yapılır (ISO-VG 68).
- İzin verilen ortam sıcaklığı (min ... maks)
- 0 °C ... +70 °C
- Ağırlık [kg]
- 1.02
- İlave hava bağlantısı ile yay enerjisi tutma kuvveti için dipnot
- İlave hava bağlantısından 6,0 bar'lık ek hava tatbiki ile tutma kuvvetini artırma. 5/2 veya 5/3 yollu valf üzerinden anahtarlama.
- Standart hava bağlantısı hava tüketimi (normal litre) [dm³/strok]
- 0.031
- Ölçü A (profil ray kılavuzları) [mm]
- 100
- Ölçü A1 (profil ray kılavuzları) [mm]
- 68
- Ölçü B (profil ray kılavuzları) [mm]
- 39
- D ölçüsü [mm]
- 28
- Ölçü E1 [mm]
- 24
- Ölçü E2 (profil ray kılavuzları) [mm]
- 24
- Ölçü E3 (profil ray kılavuzları) [mm]
- 7.5
- Ölçü F1 [mm]
- 12
- Ölçü F2 [mm]
- 24.5
- H ölçüsü [mm]
- 48
- Ölçü H1 (profil ray kılavuzları) [mm]
- 44
- Ölçü H2 (profil ray kılavuzları) [mm]
- 28
- Ölçü N3 (profil ray kılavuzları) [mm]
- 10
- Ölçü S2 diş çapı (profil ray kılavuzları) [mm]
- M8
- Ölçü X (profil ray kılavuzları) [mm]
- 5.5
- Ölçü H1 için dipnot
- Bilyalı kızak .H. (...Hoch (Yüksek)...) Mesafe plakası gereklidir.
- Kılavuz ray yüksekliği H2 [mm]
- 28
