Bosch Rexroth/Sıkıştırma ve fren elemanları

MKS 3505 AR &

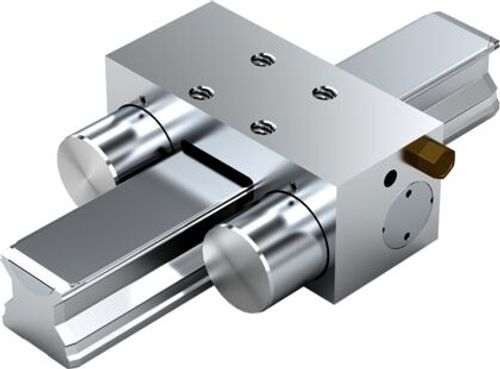

Pnömatik sıkıştırma elemanı MKS, 35 Makaralı ray kılavuzları için pnömatik sıkıştırma elemanı MKS*)
Boyut = 35
Tüm SNS tipi makaralı raylar için uygundur
*)Zimmer GmbH
  • Kısa yapı şeklinde yüksek eksenel tutma kuvvetleri
  • Eksenel yönde dinamik ve statik stabilizasyon
  • Kolay montaj
  • Basınç düştüğünde, iki yay paketi ile çift etkili sürgülü vana mekanizması üzerinden basınçsız olarak (yay enerjisi ile) sıkıştırır
  • Kimyasal nikelajlı çelik gövde
  • Yüksek eksenel ve yatay sertlik
  • Hassas konumlandırma
  • İlave hava bağlantısı sayesinde daha yüksek tutma kuvveti
  • Tüm SNS tipi makaralı raylar için uygundur
  • 5 milyon sıkıştırma çevrimi (B10d değeri) ‒ PLUS bağlantısında B10d değerine ulaşılmaz
MKS 3505 AR &
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Aksesuarlar
Kılavuz kızağı
Anma boyutu [mm]
35
Kılavuz kızağı genişliği [mm]
100
Kılavuz kızağı uzunluğu [mm]
39
Kılavuz kızağı yüksekliği [mm]
44
Kılavuz raylı kılavuz kızağı yüksekliği [mm]
48
Standart hava bağlantısı ile yay enerjisi tutma kuvvetine ilişkin not
Yay enerjisi ile tutma kuvveti. Kontrol, monte edilmiş durumda yağlı bir yağlama tabakası ile yapılır (ISO-VG 68).
İzin verilen ortam sıcaklığı (min ... maks)
​0 °C ... +70 °C
Ağırlık [kg]
1.02
İlave hava bağlantısı ile yay enerjisi tutma kuvveti için dipnot
Yay enerjisi ile tutma kuvveti. Kontrol, monte edilmiş durumda yağlı bir yağlama tabakası ile yapılır (ISO-VG 68).
Standart hava bağlantısı hava tüketimi (normal litre) [dm³/strok]
0.031
Ölçü A (profil ray kılavuzları) [mm]
100
Ölçü A1 (profil ray kılavuzları) [mm]
68
Ölçü B (profil ray kılavuzları) [mm]
39
B1 ölçüsü [mm]
67.5
D ölçüsü [mm]
28
Ölçü E1 [mm]
24
Ölçü E2 (profil ray kılavuzları) [mm]
24
Ölçü E3 (profil ray kılavuzları) [mm]
7.5
Ölçü F1 [mm]
12
Ölçü F2 [mm]
24.5
H ölçüsü [mm]
48
Ölçü H1 (profil ray kılavuzları) [mm]
44
Ölçü H2 (profil ray kılavuzları) [mm]
28
Ölçü H2, kapak çıtası ile (profil ray kılavuzları) [mm]
28
Ölçü N3 (profil ray kılavuzları) [mm]
10
Ölçü S2 diş çapı (profil ray kılavuzları) [mm]
M8
Ölçü X (profil ray kılavuzları) [mm]
5.5
Ölçü H1 için dipnot
Makaralı kızak .H. (...Yüksek...) Mesafe plakası gereklidir.
Kılavuz ray yüksekliği H2 [mm]
28
