Bosch Rexroth/Sıkıştırma ve fren elemanları

MKS 3505 KB &

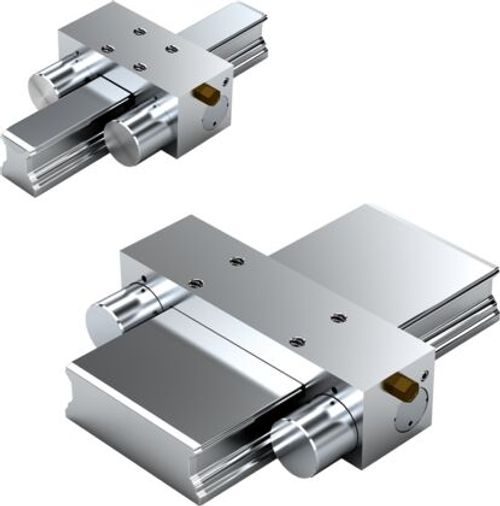

Pnömatik sıkıştırma elemanı MKS, 35 Bilyalı ray kılavuzları için pnömatik sıkıştırma elemanı MKS*)
Boyut = 35
Tüm SNS tipi bilyalı raylar için uygundur
*)Zimmer GmbH
  • Kısa yapı şeklinde yüksek eksenel tutma kuvvetleri
  • Eksenel yönde dinamik ve statik stabilizasyon
  • Cazip fiyat-performans dengesi ile, LCP ve LCPS'de basit mekanik çevresel sıkıştırma prensibi
  • Kolay montaj
  • Basınç düştüğünde, iki yay paketi ile çift etkili sürgülü vana mekanizması üzerinden basınçsız olarak (yay enerjisi ile) sıkıştırır
  • Kimyasal nikelajlı çelik gövde
  • Yüksek eksenel ve yatay sertlik
  • Hassas konumlandırma
  • İlave hava bağlantısı sayesinde daha yüksek tutma kuvveti
  • Pnömatik boşalma. Açma basıncı 5,5 - 8 bar
  • 5 milyon sıkıştırma çevrimi (B10d değeri) ‒ PLUS bağlantısında B10d değerine ulaşılmaz
  • Entegre hızlı hava boşaltma valfi tepki sürelerinin kısa olmasını sağlar
MKS 3505 KB &
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Aksesuarlar
Kılavuz kızağı
Model
tüm BNS tipi bilyalı raylar
Anma boyutu [mm]
35/90
Kılavuz kızağı genişliği [mm]
156
Kılavuz kızağı uzunluğu [mm]
42
Kılavuz kızağı yüksekliği [mm]
45.5
Kılavuz raylı kılavuz kızağı yüksekliği [mm]
50
Standart hava bağlantısı ile yay enerjisi tutma kuvvetine ilişkin not
Yay enerjisi ile tutma kuvveti. Kontrol, monte edilmiş durumda yağlı bir yağlama tabakası ile yapılır (ISO-VG 68).
İzin verilen ortam sıcaklığı (min ... maks)
​0 °C ... +70 °C
Ağırlık [kg]
1.52
İlave hava bağlantısı ile yay enerjisi tutma kuvveti için dipnot
İlave hava bağlantısından 6,0 bar'lık ek hava tatbiki ile tutma kuvvetini artırma. 5/2 veya 5/3 yollu valf üzerinden anahtarlama.
Standart hava bağlantısı hava tüketimi (normal litre) [dm³/strok]
0.031
Ölçü A (profil ray kılavuzları) [mm]
156
Ölçü A1 (profil ray kılavuzları) [mm]
124
Ölçü B (profil ray kılavuzları) [mm]
42
D ölçüsü [mm]
28
Ölçü E1 [mm]
60
Ölçü E2 (profil ray kılavuzları) [mm]
20
Ölçü E3 (profil ray kılavuzları) [mm]
9.5
Ölçü F1 [mm]
14
Ölçü F2 [mm]
36.5
H ölçüsü [mm]
50
Ölçü H1 (profil ray kılavuzları) [mm]
45.5
Ölçü H2 (profil ray kılavuzları) [mm]
30
Ölçü N3 (profil ray kılavuzları) [mm]
10
Ölçü S2 diş çapı (profil ray kılavuzları) [mm]
M10
Ölçü X (profil ray kılavuzları) [mm]
5.5
Ölçü H1 için dipnot
Bilyalı kızak .H. (...Hoch (Yüksek)...) Mesafe plakası gereklidir.
Kılavuz ray yüksekliği H2 [mm]
30
