Bosch Rexroth/Sıkıştırma ve fren elemanları
MKS 4505 AR &

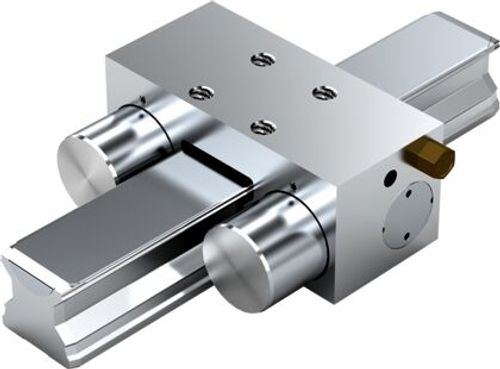

Pnömatik sıkıştırma elemanı MKS, 45
Makaralı ray kılavuzları için pnömatik sıkıştırma elemanı MKS*)
Boyut = 45
Tüm SNS tipi makaralı raylar için uygundur
*)Zimmer GmbH
Boyut = 45
Tüm SNS tipi makaralı raylar için uygundur
*)Zimmer GmbH
- Kısa yapı şeklinde yüksek eksenel tutma kuvvetleri
- Eksenel yönde dinamik ve statik stabilizasyon
- Kolay montaj
- Basınç düştüğünde, iki yay paketi ile çift etkili sürgülü vana mekanizması üzerinden basınçsız olarak (yay enerjisi ile) sıkıştırır
- Kimyasal nikelajlı çelik gövde
- Yüksek eksenel ve yatay sertlik
- Hassas konumlandırma
- İlave hava bağlantısı sayesinde daha yüksek tutma kuvveti
- Tüm SNS tipi makaralı raylar için uygundur
- 5 milyon sıkıştırma çevrimi (B10d değeri) ‒ PLUS bağlantısında B10d değerine ulaşılmaz

Ürün verileri
29 parametreTeknik Özellikler
- Aksesuarlar
- Kılavuz kızağı
- Anma boyutu [mm]
- 45
- Kılavuz kızağı genişliği [mm]
- 120
- Kılavuz kızağı uzunluğu [mm]
- 49
- Kılavuz kızağı yüksekliği [mm]
- 52
- Kılavuz raylı kılavuz kızağı yüksekliği [mm]
- 60
- Standart hava bağlantısı ile yay enerjisi tutma kuvvetine ilişkin not
- Yay enerjisi ile tutma kuvveti. Kontrol, monte edilmiş durumda yağlı bir yağlama tabakası ile yapılır (ISO-VG 68).
- İzin verilen ortam sıcaklığı (min ... maks)
- 0 °C ... +70 °C
- Ağırlık [kg]
- 1.81
- İlave hava bağlantısı ile yay enerjisi tutma kuvveti için dipnot
- Yay enerjisi ile tutma kuvveti. Kontrol, monte edilmiş durumda yağlı bir yağlama tabakası ile yapılır (ISO-VG 68).
- Standart hava bağlantısı hava tüketimi (normal litre) [dm³/strok]
- 0.041
- Ölçü A (profil ray kılavuzları) [mm]
- 120
- Ölçü A1 (profil ray kılavuzları) [mm]
- 78.8
- Ölçü B (profil ray kılavuzları) [mm]
- 49
- B1 ölçüsü [mm]
- 82.5
- D ölçüsü [mm]
- 30
- Ölçü E1 [mm]
- 26
- Ölçü E2 (profil ray kılavuzları) [mm]
- 26
- Ölçü E3 (profil ray kılavuzları) [mm]
- 11.5
- Ölçü F1 [mm]
- 14.5
- Ölçü F2 [mm]
- 29.5
- H ölçüsü [mm]
- 60
- Ölçü H1 (profil ray kılavuzları) [mm]
- 52
- Ölçü H2 (profil ray kılavuzları) [mm]
- 35.5
- Ölçü N3 (profil ray kılavuzları) [mm]
- 15
- Ölçü S2 diş çapı (profil ray kılavuzları) [mm]
- M10
- Ölçü X (profil ray kılavuzları) [mm]
- 5.5
- Ölçü H1 için dipnot
- Makaralı kızak .H. (...Yüksek...) Mesafe plakası gereklidir.
- Kılavuz ray yüksekliği H2 [mm]
- 35.5
