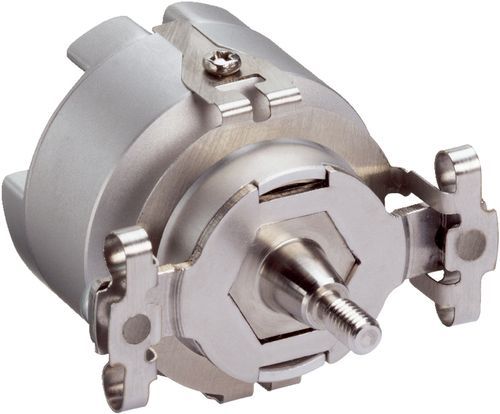

SKM36S-HFA0-K02



Motor-Feedback Sistemleri | SKS/SKM36, SKM36S-HFA0-K02 | İletişim arayüzü: HIPERFACE® | Uygulama: Mutlak Çok turlu | Yapı türü: Gömme | Devir başına sinüs/cosinüs periyotları: 128 | Güvenlik odaklı sistem: Evet | Mekanik uygulama: Konik mil, Yaylı sac desteği | Bağlantı tipi: Erkek konnektör, 8 pin, radyal | Teknoloji: Optik | Çalışma sıcaklığı aralığı: –20 °C ... +110 °C
SKM36S-HFA0-K02
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Teslimat Kapsamı
Tork desteği için kullanılan M3 montaj vidaları teslimat kapsamına dahil değildir.
Güvenlik için entegrasyon seviyesi
SIL 2 (IEC 61508), SILCL2 (IEC 62061)
Kategori
3 (EN ISO 13849)
Performans seviyesi
PL d (EN ISO 13849) 1)
PFH (saat başına tehlike getiren devre dışı kalma için ortalama olasılık)
1,3 x 10-8 2)
TM (kullanım ömrü)
20 yıl (EN ISO 13849)
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)
874 yıl (EN ISO 13849)
Devir başına sinüs/cosinüs periyotları
128
Mutlak tespit edilebilir devir sayısı
4.096
Toplam adım sayısı
16.777.216
Ölçme adımı
2,5 ″ Sinüs/cosinüs sinyallerinin örn. 12 Bit ile enterpolasyonu durumunda
İntegral doğrusal olmama
± 80 ″, Sinüs/kosinüs sinyallerinin değerlendirmesinde hata sınırları
Diferansiyel doğrusal olmama
± 40 ″, Bir sinüs/kosinüs periyodunun doğrusal olmama durumu
Çalışma devir sayısı
≤ 9.000 min⁻¹, Mutlak pozisyona kadar güvenilir şekilde gerçekleştirilebilen
Mevcut bellek alanı
1.792 Byte
Sistem hassasiyeti
± 120 ″
Mutlak değer için kod türü
Ikili
Kod dizisi
Milin dönmesinde, artan. Saat yönüne göre “A” yönüne bakarak (boyutsal çizime bakınız)
İletişim arayüzü
HIPERFACE®
Bağlantı tipi
Erkek konnektör, 8 pin, radyal
Besleme Gerilimi
7 V DC ... 12 V DC
Tavsiye edilen gerilim kaynağı
8 V DC
Akım tüketimi
60 mA 1)
Sinüs/cosinüs sinyalleri için çıkış frekansı
≤ 65 kHz
Mil tipi
Konik mil
Flanş türü / tork desteği
Yaylı sac desteği, Tork desteği
Ölçüler/boyutlar
Boyutsal çizimine bakınız
Ağırlık
≤ 0,07 kg
Rotorun atalet momenti
4,5 gcm²
Çalışma devir sayısı
9.000 min⁻¹, 9.000 U/min
Açısal ivme
≤ 500.000 rad/s²
İşletme torku
0,2 Ncm
Çalışmaya başlama torku
+ 0,3 Ncm
İzin verilen statik mil hareketi
± 0,2 mm, - 1,4 mm, + 0,6 mm radyal, düz, düz
İzin verilen dinamik mil hareketi
± 0,05 mm radyal
Bilya yatağının çalışma süresi
3,6 x 109 tur
Çalışma sıcaklığı aralığı
–20 °C ... +110 °C
Depolama sıcaklığı aralığı
–40 °C ... +125 °C, Ambalajsız
Bağıl nem/buğulanma
90 %, Çiğlenmeye izin verilmez
Darbelere karşı direnç
100 g, 6 ms, 6 ms (EN 60068-2-27 uyarınca)
Titreşimlere karşı direncin frekans aralığı
50 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
EMVC
EN 61000-6-2 ve EN 61000-6-3 uyarınca 1)
Koruma sınıfı
IP50, erkek konnektör karşılığı takılı ve kapak kapalı olduğunda (IEC 60529)
EU declaration of conformity
✔
UK declaration of conformity
✔
ACMA declaration of conformity
✔
MAR declaration of conformity
✔
China-RoHS
✔
EC-Type-Examination sertifikası
✔
ECLASS 5.0
27270590
ECLASS 5.1.4
27270590
ECLASS 6.0
27270590
ECLASS 6.2
27270590
ECLASS 7.0
27270590
ECLASS 8.0
27270590
ECLASS 8.1
27270590
ECLASS 9.0
27270590
ECLASS 10.0
27273805
ECLASS 11.0
27273901
ECLASS 12.0
27273901
ETIM 5.0
EC001486
ETIM 6.0
EC001486
ETIM 7.0
EC001486
ETIM 8.0
EC001486
UNSPSC 16.0901
41112113
