Sick/Motor-Feedback Sistemleri

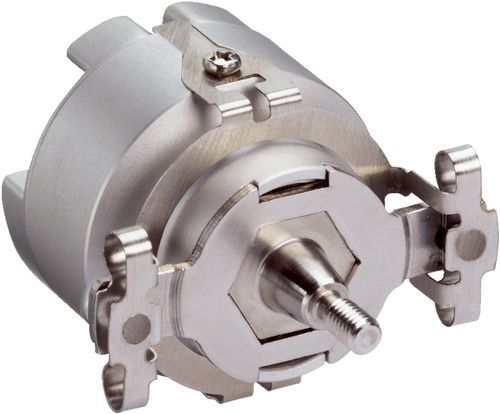

SKM36S-HFA0-K02-40
Motor-Feedback Sistemleri | SKS/SKM36, SKM36S-HFA0-K02-40 | İletişim arayüzü: HIPERFACE® | Uygulama: Mutlak Çok turlu | Yapı türü: Gömme | Devir başına sinüs/cosinüs periyotları: 128 | Güvenlik odaklı sistem: Evet | Mekanik uygulama: Konik mil, Yaylı sac desteği | Bağlantı tipi: Erkek konnektör, 8 pin, radyal | Teknoloji: Optik | Çalışma sıcaklığı aralığı: –20 °C ... +110 °C

Ürün verileri
65 parametreTeknik Özellikler
- Teslimat Kapsamı
- Tork desteği için kullanılan M3 montaj vidaları teslimat kapsamına dahil değildir.
SKM36S-HFA0-K02 Güvenli Motor-Feedback sistemi (1036558). Ambalaj birimi 40 adet., Kullanma kılavuzu (Parça No.: 8014124), ambalaj birimi başına 1 adet., Temel güvenlik uyarıları (Parça No.: 8014060), ambalaj birimi başına 1 adet. - Güvenlik için entegrasyon seviyesi
- SIL 2 (IEC 61508), SILCL2 (IEC 62061)
- Kategori
- 3 (EN ISO 13849)
- Performans seviyesi
- PL d (EN ISO 13849) 1)
- PFH (saat başına tehlike getiren devre dışı kalma için ortalama olasılık)
- 1,3 x 10-8 2)
- TM (kullanım ömrü)
- 20 yıl (EN ISO 13849)
- MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)
- 874 yıl (EN ISO 13849)
- Devir başına sinüs/cosinüs periyotları
- 128
- Mutlak tespit edilebilir devir sayısı
- 4.096
- Toplam adım sayısı
- 16.777.216
- Ölçme adımı
- 2,5 ″ Sinüs/cosinüs sinyallerinin örn. 12 Bit ile enterpolasyonu durumunda
- İntegral doğrusal olmama
- ± 80 ″, Sinüs/kosinüs sinyallerinin değerlendirmesinde hata sınırları
- Diferansiyel doğrusal olmama
- ± 40 ″, Bir sinüs/kosinüs periyodunun doğrusal olmama durumu
- Çalışma devir sayısı
- ≤ 9.000 min⁻¹, Mutlak pozisyona kadar güvenilir şekilde gerçekleştirilebilen
- Mevcut bellek alanı
- 1.792 Byte
- Sistem hassasiyeti
- ± 120 ″
- Mutlak değer için kod türü
- Ikili
- Kod dizisi
- Milin dönmesinde, artan. Saat yönüne göre “A” yönüne bakarak (boyutsal çizime bakınız)
- İletişim arayüzü
- HIPERFACE®
- Bağlantı tipi
- Erkek konnektör, 8 pin, radyal
- Besleme Gerilimi
- 7 V DC ... 12 V DC
- Tavsiye edilen gerilim kaynağı
- 8 V DC
- Akım tüketimi
- 60 mA 1)
- Sinüs/cosinüs sinyalleri için çıkış frekansı
- ≤ 65 kHz
- Mil tipi
- Konik mil
- Flanş türü / tork desteği
- Yaylı sac desteği, Tork desteği
- Ölçüler/boyutlar
- Boyutsal çizimine bakınız
- Ağırlık
- ≤ 0,07 kg
- Rotorun atalet momenti
- 4,5 gcm²
- Çalışma devir sayısı
- 9.000 min⁻¹, 9.000 U/min
- Açısal ivme
- ≤ 500.000 rad/s²
- İşletme torku
- 0,2 Ncm
- Çalışmaya başlama torku
- + 0,3 Ncm
- İzin verilen statik mil hareketi
- ± 0,2 mm, - 1,4 mm, + 0,6 mm radyal, düz, düz
- İzin verilen dinamik mil hareketi
- ± 0,05 mm radyal
- Bilya yatağının çalışma süresi
- 3,6 x 109 tur
- Çalışma sıcaklığı aralığı
- –20 °C ... +110 °C
- Depolama sıcaklığı aralığı
- –40 °C ... +125 °C, Ambalajsız
- Bağıl nem/buğulanma
- 90 %, Çiğlenmeye izin verilmez
- Darbelere karşı direnç
- 100 g, 6 ms, 6 ms (EN 60068-2-27 uyarınca)
- Titreşimlere karşı direncin frekans aralığı
- 50 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
- EMVC
- EN 61000-6-2 ve EN 61000-6-3 uyarınca 1)
- Koruma sınıfı
- IP50, erkek konnektör karşılığı takılı ve kapak kapalı olduğunda (IEC 60529)
- EU declaration of conformity
- ✔
- UK declaration of conformity
- ✔
- ACMA declaration of conformity
- ✔
- MAR declaration of conformity
- ✔
- China-RoHS
- ✔
- EC-Type-Examination sertifikası
- ✔
- ECLASS 5.0
- 27270590
- ECLASS 5.1.4
- 27270590
- ECLASS 6.0
- 27270590
- ECLASS 6.2
- 27270590
- ECLASS 7.0
- 27270590
- ECLASS 8.0
- 27270590
- ECLASS 8.1
- 27270590
- ECLASS 9.0
- 27270590
- ECLASS 10.0
- 27273805
- ECLASS 11.0
- 27273901
- ECLASS 12.0
- 27273901
- ETIM 5.0
- EC001486
- ETIM 6.0
- EC001486
- ETIM 7.0
- EC001486
- ETIM 8.0
- EC001486
- UNSPSC 16.0901
- 41112113
