Sick/Motor-Feedback Sistemleri

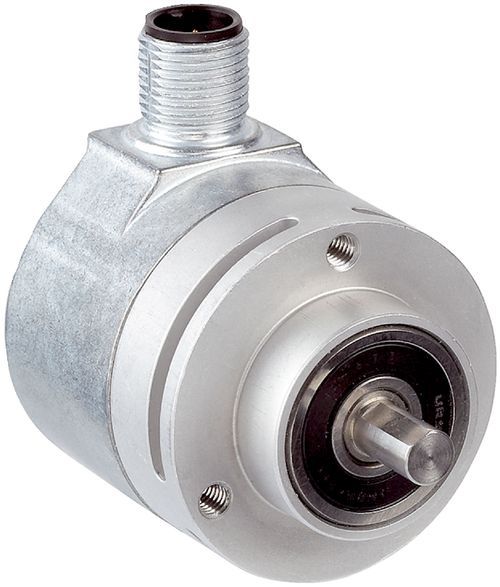

SKS36-HVA0-K02
Motor-Feedback Sistemleri | SKS/SKM36, SKS36-HVA0-K02 | İletişim arayüzü: HIPERFACE® | Uygulama: Mutlak Tek turlu | Yapı türü: Bağımsız | Devir başına sinüs/cosinüs periyotları: 128 | Güvenlik odaklı sistem: hayır | Mekanik uygulama: Milli, Servo flanş/face mount flanşı | Bağlantı tipi: Erkek konnektör, M12, 8 pin, radyal | Teknoloji: Optik | Çalışma sıcaklığı aralığı: –20 °C ... +100 °C

Ürün verileri
58 parametreTeknik Özellikler
- MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)
- 205 yıl (EN ISO 13849) 1)
- Devir başına sinüs/cosinüs periyotları
- 128
- Mutlak tespit edilebilir devir sayısı
- 1
- Toplam adım sayısı
- 4.096
- Ölçme adımı
- 2,5 ″ Sinüs/cosinüs sinyallerinin örn. 12 Bit ile enterpolasyonu durumunda
- İntegral doğrusal olmama
- ± 120 ″, Sinüs/kosinüs sinyallerinin değerlendirmesinde hata sınırları
- Diferansiyel doğrusal olmama
- Bir sinüs/kosinüs periyodunun doğrusal olmama durumu
- Çalışma devir sayısı
- ≤ 6.000 min⁻¹, Mutlak pozisyona kadar güvenilir şekilde gerçekleştirilebilen
- Mevcut bellek alanı
- 1.792 Byte
- Sistem hassasiyeti
- ± 120 ″
- Mutlak değer için kod türü
- Ikili
- Kod dizisi
- Milin dönmesinde, artan. Saat yönüne göre “A” yönüne bakarak (boyutsal çizime bakınız), Milin saat yönünde “A" yönüne bakacak şekilde döndürülmesi durumunda (boyutsal çizime bakınız)
- İletişim arayüzü
- HIPERFACE®
- Bağlantı tipi
- Erkek konnektör, M12, 8 pin, radyal
- Besleme Gerilimi
- 7 V DC ... 12 V DC
- Tavsiye edilen gerilim kaynağı
- 8 V DC
- Akım tüketimi
- 60 mA 1)
- Sinüs/cosinüs sinyalleri için çıkış frekansı
- ≤ 65 kHz
- Mil tipi
- Milli
- Flanş türü / tork desteği
- Servo flanş/face mount flanşı, Tork desteği
- Ölçüler/boyutlar
- Boyutsal çizimine bakınız
- Ağırlık
- ≤ 0,07 kg
- Rotorun atalet momenti
- 6 gcm²
- Çalışma devir sayısı
- 12.000 min⁻¹, 12.000 U/min
- Açısal ivme
- ≤ 500.000 rad/s²
- İşletme torku
- 0,6 Ncm
- Çalışmaya başlama torku
- + 0,9 Ncm
- Izin verilen mil yükü
10 N (radyal)
5 N (düz)
- Bilya yatağının çalışma süresi
- 2,0 x 10^9 devir
- Çalışma sıcaklığı aralığı
- –20 °C ... +100 °C
- Depolama sıcaklığı aralığı
- –40 °C ... +125 °C, Ambalajsız
- Bağıl nem/buğulanma
- 90 %, Çiğlenmeye izin verilmez
- Darbelere karşı direnç
- 100 g, 6 ms, 6 ms (EN 60068-2-27 uyarınca)
- Titreşimlere karşı direncin frekans aralığı
- 50 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
- EMVC
- EN 61000-6-2 ve EN 61000-6-3 uyarınca
- Koruma sınıfı
- IP50, Erkek konnektör karşılığı takılı olduğunda (IEC 60529)
- EU declaration of conformity
- ✔
- UK declaration of conformity
- ✔
- ACMA declaration of conformity
- ✔
- MAR declaration of conformity
- ✔
- China-RoHS
- ✔
- cULus sertifikası
- ✔
- ECLASS 5.0
- 27270590
- ECLASS 5.1.4
- 27270590
- ECLASS 6.0
- 27270590
- ECLASS 6.2
- 27270590
- ECLASS 7.0
- 27270590
- ECLASS 8.0
- 27270590
- ECLASS 8.1
- 27270590
- ECLASS 9.0
- 27270590
- ECLASS 10.0
- 27273805
- ECLASS 11.0
- 27273901
- ECLASS 12.0
- 27273901
- ETIM 5.0
- EC001486
- ETIM 6.0
- EC001486
- ETIM 7.0
- EC001486
- ETIM 8.0
- EC001486
- UNSPSC 16.0901
- 41112113
