SLG10S-040SCR21D15 | SECA Mühendislik
Sick / Işık perdesi

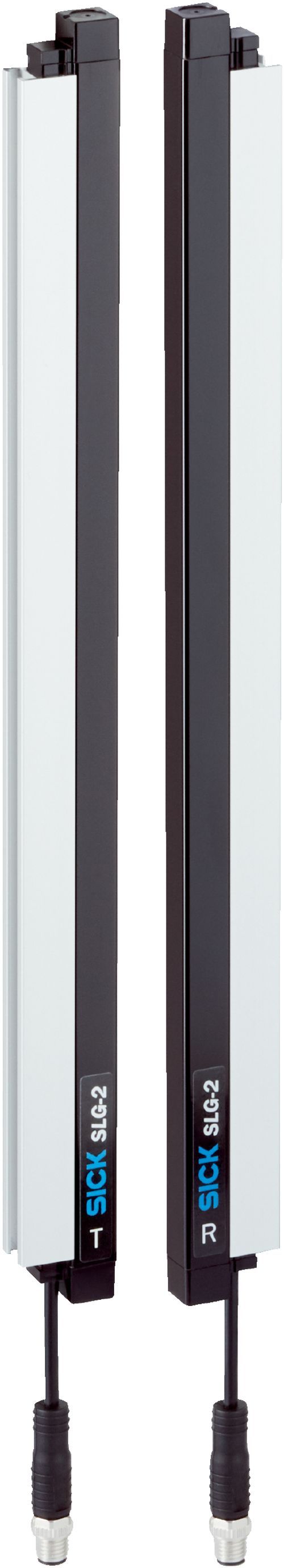

SLG10S-040SCR21D15
Ürün verileri
Teknik Özellikler 127 parametre Teslimat kapsamında 1 x verici
1 x alıcı
1 × hızlı başlatma kılavuzu
1 x Güvenlik bilgisi
Fonksiyon prensibi Verici/Alıcı
Algılama mesafesi
Sınır değerler 440 mm ... 2.400 mm
Paralel ışın (önerilir) 440 mm ... 1.700 mm
3 x çapraz ışın (önerilir) 440 mm ... 1.700 mm
Kör bölge
1. ışık huzmesi ile gövdenin ön kenarı arasındaki mesafe (bağlantı tarafı) 4,6 mm
Son ışık huzmesi ile gövdenin ön kenarı (üst taraf) arasındaki mesafe 4,6 mm 1)
Denetleme yüksekliği 400 mm
İki ışın arasındaki mesafe 10 mm
Asgari nesne büyüklüğü (MDO), paralel ışın 15 mm 2)
Asgari nesne büyüklüğü (MDO), 3 x çapraz ışın ≥ 9 mm 2)
Işın fonksiyonu 3 x çapraz ışın
Pin 4 (OUT) Nesne algılama çıkışı = “DÜŞÜK”
IO-Link (proses verileri) QL /Qint Status, System status, Beam status
Öğretme (ön ayar) Öğretme girişi
IO-Link Sensör parametrelerini ve Smart Task fonksiyonlarını ayarlamak için
Normatif referans EN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş
LED risk grubu işareti Serbest grup
Ortalama kullanım süresi Ortalama dayanım ömrü: TU = +25 °C için 100.000 saat
Başlatma süresi 0,4 s ... 2 s 3)
Öğretme süresi 0,75 s ... 50 s 3)
Tarama süresi, paralel ışın 2,1 ms
Tarama süresi, çapraz ışın 4,3 ms
Tekrarlanabilirlik, paralel ışın 2,1 ms
Tekrarlanabilirlik, çapraz ışın 6,4 ms
Asgari bekleme süresi, paralel ışın 4,3 ms
Asgari bekleme süresi, çapraz ışın 8,6 ms
Maks. tepki süresi, paralel ışın 6,8 ms
Maks. tepki süresi, çapraz ışın 13,2 ms
Senkronizasyon türü Optik (2 ışın)
Veri aktarma hızı COM3 (230,4 kBaud)
Maksimum kablo uzunluğu 20 m
Proses verisi uzunluğu 32 Byte
Gerilim kaynağı UB DC 18 V DC ... 30 V DC 1)
Sinyal gerilimi YÜKSEK/DÜŞÜK çıkışı UB -3 V/<3 V
Çıkış yükü, kapasitif 100 nF
Çıkış akımı, Rest < 0,5 mA
Sinyal gerilimi YÜKSEK/DÜŞÜK girişi >15 V/<5 V
UL-dosya no. NRKH.E181493 & NRKH7.E181493 Koruma devreleri UV kutup değiştirme korumalı bağlantılar
Çıkış Q kısa devre korumalı
Çıkışlar aşırı akım ve kısa devre korumalı
Bağlantı tipi Erkek konnektörle birlikte kablo M12, 4 pinli
Aşırı gerilim koruması (gerekli) 1
Koruma sınıfı IP65, IP67 1)
İşletim ortam sıcaklığı –25 °C ... +55 °C
Depo ortam sıcaklığı –25 °C ... +70 °C Ortam ışığına dayanıklılık Doğrudan: 100.000 lx 2)
Dolaylı: 150.000 lx 2)
Darbe dayanımı 10 g, 16 ms, DIN EN 60068-2-27
Titreşim dayanımı 10-150 Hz 0.5 mm, IEC 60068-2-6
Nem ≤ 96 %, bağıl nem (yoğuşma oluşmaz)
Elektromanyetik uyumluluk (EMV) EN 61000-6-2, EN 61000-6-4
Smart Task tanımı Temel mantık Mantık fonksiyonu Doğrudan
VE
VEYA
Zamanlayıcı fonksiyonu Devre dışı bırakılmış
Açılma gecikmesi
Kapanma gecikmesi
Açılma ve kapanma gecikmesi
Pals (One Shot)
Anahtarlama sinyali QL1 Anahtarlama çıkışı
Anahtarlama sinyali QL2 Anahtarlama çıkışı, Dış giriş
Cihaz durumu Donanım hatası, sıcaklık uyarısı, çalışma saati uyarısı
İletişim durumu Pin kısa devre hatası, geçersiz proses verileri
Işık sinyalinin durumu Öğretme hatası, senkronizasyon hatası, çalışma kalitesi alarmı
EU declaration of conformity ✔
UK declaration of conformity ✔
ACMA declaration of conformity ✔
MAR declaration of conformity ✔
Fotobiyolojik güvenlik (IEC EN 62471) ✔
