MODUL SMS-120-P10-400 | SECA Mühendislik

Bosch Rexroth

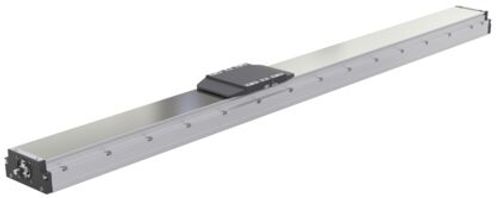

MODUL SMS-120-P10-400

Small Modules SMS

Small Module Screw Driven SMS, boyut 120, maks. hareket yolu 400 mm, BASA d0 x p = 16 x 10 mm Dişli mil tahrikine sahip ultra kompakt SMS modülleri, küçük parçaların elleçlenmesinde maksimum verimlilik sağlar ve basit konumlandırma/tedarik işleri için idealdir. Maliyet açısından hassas alanların elektriklendirilmesinde veya pnömatik modüllerinin desteklenmesinde de SMS modülü en iyi şekilde kullanılabilir. Sektörde yaygın olan uzunluk dilimlerinde önceden kullanıma hazır hale getirilmiş geniş seçenek yelpazesi, az sayıda parametre ile online olarak kolayca seçilebilir ve depodan kısa sürede teslim edilebilir. Genel olarak kullanılan servo motorlar için flanş bağlantısı veya kayışlı yardımcı transmisyon gibi uygun motor ek donanımları da ayrı aksesuarlar halinde opsiyonel olarak sunulmaktadır.

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Anma boyutu [mm]	SMS-120
d0 x P anma boyutu [mm]	16 x 10
Azami dikey kullanım yükü [kg]	22
Azami yatay kullanım yükü [kg]	88
Azami kullanım yükü - duvara montaj [kg]	88
Tekrar doğruluğu [µm]	±0.005
Modül genişliği [mm]	120
Modül yüksekliği [mm]	76
Maksimum strok [mm]	400
amax azami hızlanma [m/s²]	3
vmax izin verilen azami doğrusal hız [m/s]	0.6
maksimum yatay kullanım yükünde izin verilen çıkıntı A [mm]	736
Maksimum yatay kullanım yükünde izin verilen çıkıntı B [mm]	140
Maksimum yatay kullanım yükü için izin verilen çıkıntı C [mm]	180
Çıkıntıya ilişkin not - yatay kurulum	Yatay kurulumda, (örn. bileşik çıkıntı, kullanım yükü kademelendirmesi vs. gibi) çıkıntılara ilişkin ayrıntılı bilgiler için bkz. Katalog R99…
Maksimum dikey kullanım yükü için izin verilen çıkıntı A [mm]	702
Maksimum dikey kullanım yükü için izin verilen çıkıntı C [mm]	702
Çıkıntıya ilişkin not (dikey kurulum)	Dikey kurulumda, (örn. bileşik çıkıntı, kullanım yükü kademelendirmesi vs. gibi) çıkıntılara ilişkin ayrıntılı bilgiler için bkz. Katalog R99…
Duvara montajda maksimum kullanım yükü için izin verilen çıkıntı A [mm]	194
Duvara montajda maksimum kullanım yükü için izin verilen çıkıntı B [mm]	146
Duvara montajda maksimum kullanım yükü için izin verilen çıkıntı C [mm]

İndirmeler

ef592f25-75eb-41f6-a147-8023f7e34e4f

Veri kağıdı

8429f91a-41ab-4bcf-a8d3-23c1fb85c806

İşletim kılavuzu

CAD Dosyaları

3D CAD

9d0865b2-a03c-4d43-9d04-e27f57824dfd

Mart 12, 2025

3D CAD
