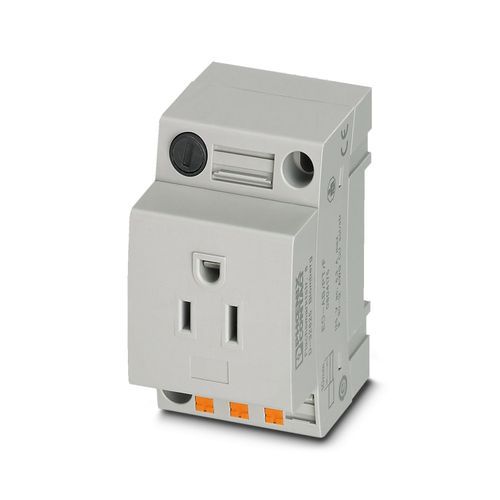

EO-AB/PT/F - Soket 0804175
Soket, ABD ve diğer ülkeler için, entegre sigorta, Pin konnektör yapısı tip AB 15A, bağlantı yöntemi: Push-in yaylı bağlantı, renk: gri, nom. gerilim: 125 V AC (60 Hz), nominal akım: 6 A, servis arabirimindeki bir DIN raya montaj veya doğrudan montaj için, standartlar/yönetmelikler: UL 508, Ülke markalaması: ABD

Ürün verileri
41 parametreTeknik Özellikler
- Ürün tipi
- Soket
- Ülke ID
- ABD
- Kablo soyma uzunluğu
- 10 mm
- İç silindirik gösterge
- A3B3
- İletken kesiti, tek telli
- 0,2 mm² ... 4 mm²
- Kesit AWG
- 24 ... 12 (IEC uyarınca dönüştürülmüş)
- Esnek iletken kesiti
- 0,25 mm² ... 2,5 mm²
- İletken kesiti, çok telli [AWG]
- 24 ... 14 (IEC uyarınca dönüştürülmüş)
- Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)
- 0,25 mm² ... 2,5 mm²
- Çok telli iletken kesiti (plastik kılıflı yüksük)
- 0,25 mm² ... 2,5 mm²
- Çok telli kablo kesiti (aynı kesite sahip 2 kablo, TWIN yüksüklü ve plastik kılıflı)
- 0,25 mm² ... 2,5 mm²
- Nominal akım
- 6,3 A
- Nominal gerilim
- 125 V AC (60 Hz)
- İletken kesiti, tek telli
- 0,5 mm² ... 4 mm²
- Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)
- 1 mm² ... 2,5 mm²
- Çok telli iletken kesiti (plastik kılıflı yüksük)
- 1 mm² ... 2,5 mm²
- Durum göstergesi
- hayır
- Genişlik
- 45 mm
- Yükseklik
- 75 mm
- Derinlik
- 58,9 mm
- NS 35/7,5'te derinlik
- 60 mm
- NS 35/15'te derinlik
- 67,5 mm
- Delik çapı
- 4,4 mm
- Renk
- gri (RAL 7042)
- UL 94'e uygun yanmazlık sınıfı
- V0
- Yalıtım malzemesi
- PA
- Kontak malzemesi
- CuZn38
- Soğukta statik izolasyon malzemesi uygulaması
- -60 °C
- Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B)
- 130 °C
- Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22
- HL 1 - HL 3
- Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23
- HL 1 - HL 3
- Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24
- HL 1 - HL 3
- Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26
- HL 1 - HL 3
- Yüzey yanmazlığı NFPA 130 (ASTM E 162)
- geçti
- Özel optik duman yoğunluğu NFPA 130 (ASTM E 662)
- geçti
- Duman gazı zehirliliği NFPA 130 (SMP 800C)
- geçti
- Fiş tipi
- Pin konnektör yapısı tip AB 15A
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -5 °C ... 40 °C (+35°C'nin üzerinde olmayan 24 saatlik bir süre boyunca ortalama değer)
- Standartlar/yönetmelikler
- UL 508
- Montaj tipi
- servis arabirimindeki bir DIN raya montaj veya doğrudan montaj için
