Festo/VSNC-FK-M32C-RD-G18-1C1-S

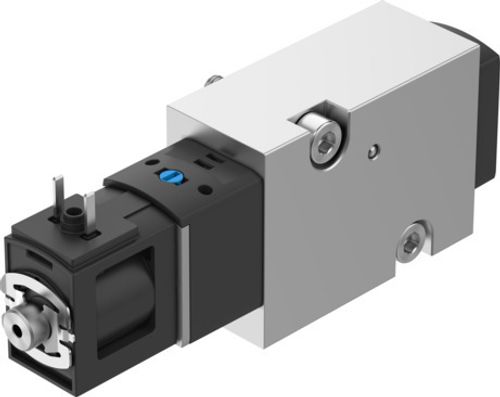

Selenoid valf VSNC-FK-M32C-RD-G18-1C1-S 8166611

Selenoid valf VSNC-FK-M32C-RD-G18-1C1-S 8166611
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Valf fonksiyonu
3/2 kapalı tek bobinli
Çalıştırma türü
elektrikli
Yapı genişliği
25.5 mm
Standart nominal debi (DIN 1343'e göre normalleştirilmiş)
400 l/dak
Pnömatik çalışma bağlantısı
NAMUR bağlantı şeması
Çalışma gerilimi
24V DC
Çalışma basıncı
0.25 MPa ... 0.8 MPa
Çalışma basıncı
2.5 bar ... 8 bar
Tasarım
Sızdırmazlık halkalı piston sürgüsü
Geri alma türü
mekanik yay pnömatik yay
Koruma türü
IP65
Hava tahliye fonksiyonu
kısılabilir
Sızdırmazlık prensibi
yumuşak
Montaj konumu
herhangi bir
Karşılık geldiği norm
VDI/VDE 3845 (NAMUR)
Manuel kumanda
kilitlemeli
Kontrol türü
pilot kumandalı
Pilot hava beslemesi
dahili
Akış yönü
tersine çevrilemez
Sembol
00997362
Örtüşme
pozitif kapsama
b değeri
0.3
C değeri
2.1 l/sbar
Standart anma debisi, tahliye havası geri yönlendirme 4-> 3
100 l/dak
Kapama anahtarlama süresi
≤50 ms
Açma anahtarlama süresi
≤50 ms
Devreye girme süresi
100%
Bobin karakteristik değerleri
24 V DC: 2,4 W
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK
1 - korozyona düşük maruziyet
LABS uygunluğu
VDMA24364 Zone III
Depolama sıcaklığı
-20 °C ... 60 °C
Akışkan sıcaklığı
-20 °C ... 50 °C
Ortam sıcaklığı
-20 °C ... 50 °C
Ürün ağırlığı
220 g
Elektrik bağlantısı
C formu
Montaj türü
geçiş deliği ile
Havalandırma açıklığı bağlantı
toplanmadı
Pnömatik bağlantı 1
G1/8
Pnömatik bağlantı 2
NAMUR bağlantı şeması
Pnömatik bağlantı 3
G1/8
Pnömatik bağlantı 4
NAMUR bağlantı şeması
Pnömatik bağlantı 5
G1/8
Malzeme hakkında not
RoHS uyumlu
Kapak malzemesi
PA takviyeli
Sızdırmazlık elemanları malzemesi
NBR
Gövde malzemesi
Dövme alüminyum alaşım
Manuel kumanda malzemesi
PA takviyeli
Piston malzemesi
Dövme alüminyum alaşım
Vida malzemesi
yüksek alaşımlı paslanmaz çelik

Aksesuarlar

Hava tahliye emniyeti 563400
Hava tahliye emniyeti 563400

VABD-D3-SN-G14

Bağlantı Plakası|Taban Plakası 563396
Bağlantı Plakası|Taban Plakası 563396

VABS-S7-S-G14-VDE1

Kısma plakası 563395
Kısma plakası 563395

VABF-S7-F1B1P2-F

Kapak 8028240
Kapak 8028240

VAMC-B10-20-CH2
