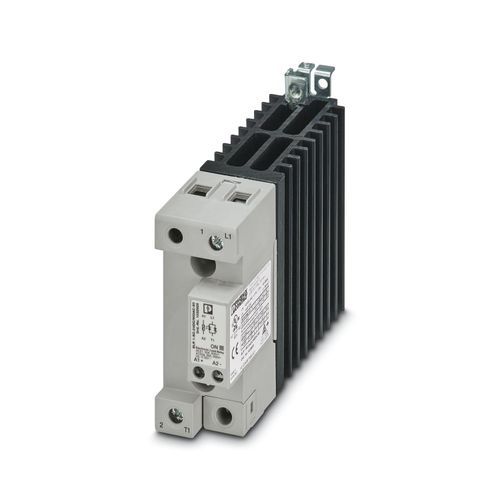

ELR 1-SC-24DC/600AC-50 - Solid-state kontaktör 1032926

Tek fazlı solid-state kontaktör, giriş gerilimi: 24 V DC, çıkış akımı: 50 A, sıfır gerilim anahtarlama
ELR 1-SC-24DC/600AC-50 - Solid-state kontaktör 1032926
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
Solid-state kontaktör
Faz sayısı
1
Nominal durum için maksimum güç kaybı
58 W
Şebeke tipi
1 fazlı
Giriş ismi
Kontrol girişi
Nominal aktivasyon gerilimi UC
24 V DC
Tetikleme gerilimi aralığı
4 V DC ... 32 V DC
Nominal aktivasyon akımı IC
yaklaşık 12 mA
Anahtarlama eşiği
≤ 1 V DC (“0” sinyali)≥ 4 V DC (“1” sinyali)
Çalışma gerilimi göstergesi
Yeşil LED
İletim frekansı
25 Hz
Çalışma gerilimi aralığı
42 V AC ... 660 V AC
AC-51'de nominal çalışma gerilimi
50 A
AC-53a'da nominal çalışma gerilimi
30 A (TA = 25 °C)16 A (TA = 40 °C)
Pik kapalı durum gerilimi
1200 V
Şebeke frekansı
45 Hz65 Hz
Yük akımı aralığı
500 mA ... 50 A (çalışma eğrisine bakın)
Kaçak akımı
< 3 mA (off konumda)
Artık gerilim
< 1 V
Darbe akımı
1900 A (t = 10 ms)
Maks. yük değeri
18000 A2s
Koruma devresi
Varistör
Faz açısı cos phi min.
0,5
Bağlantı yöntemi
Vidalı bağlantı
Kablo soyma uzunluğu
8 mm
Vida yivi
M3
İletken kesiti, tek telli
0,5 mm² ... 2,5 mm²
İletken kesiti, çok damarlı
0,5 mm² ... 2,5 mm²
Kablo kesiti AWG
18 ... 12
Bağlantı yöntemi
Vidalı bağlantı
Kablo soyma uzunluğu
11 mm
Vida yivi
M4
İletken kesiti, tek telli
2,5 mm² ... 25 mm²
İletken kesiti, çok damarlı
2,5 mm² ... 16 mm²
Kablo kesiti AWG
14 ... 6
Bağlantı yöntemi
Kablo pabucu
Vida yivi
M5
Sıkma torku
1,5 Nm
Çalışma gerilimi göstergesi
Yeşil LED
Genişlik
35 mm
Yükseklik
110 mm
Derinlik
141 mm
Renk
gri (RAL 7042)
Ortam sıcaklığı (çalışma)
-30 °C ... 70 °C
Ortam sıcaklığı (stok/nakliye)
-40 °C ... 80 °C
Standartlar/yönetmelikler
EN 61000-4-2EN 61000-4-3EN 61000-4-4EN 61000-4-5EN 55011
Montaj tipi
DIN rayı montajı
Montaj açıklaması
≥ 22.5 mm boşlukla düzenlenebilir
Montaj pozisyonu
Dikey (yatayda DIN ray)
