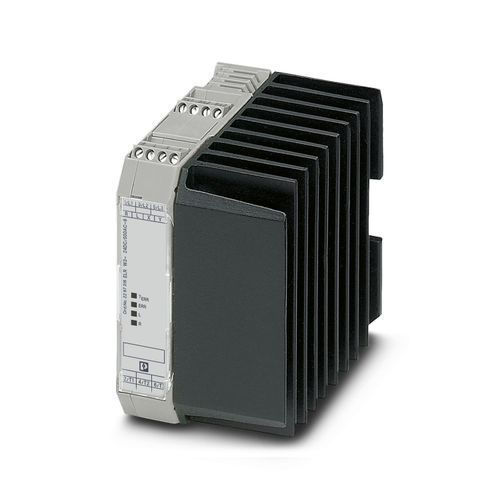

ELR W3- 24DC/500AC- 9 - Solid-state reversing contactor 2297316
24 V DC giriş, 9 A çıkış akımı, sıfır gerilim anahtarlama ve opsiyonel termik sigortalı üç fazlı solid-state yön değiştirme kontaktörü

Ürün verileri
62 parametreTeknik Özellikler
- Ürün tipi
- Solid-state kontaktör
- Çalışma modu
- 100% çalışma faktörü
- Faz sayısı
- 3
- Anahtarlama sıklığı
- maks. 5 Hz
- Test gerilimi (Giriş/çıkış)
- 5 kVrms (50 Hz, 60 s)
- Anahtarlama sıklığı
- maks. 5 Hz
- Ters frekans
- ≤ 10 Hz
- Nominal izolasyon gerilimi
- 500 V
- Nominal darbe gerilimi
- 6 kV
- Darbe gerilim kategorisi
- III
- Kirlilik sınıfı
- 2
- Kontrol giriş gerilimi ve ana devre arasındaki izolasyon karakteristikleri
- Ana izolasyon
- Giriş ismi
- Kontrol girişi sağ/sol
- Nominal aktivasyon gerilimi UC
- 24 V DC
- Tetikleme gerilimi aralığı
- 19,2 V DC ... 30 V DC
- UC'ye ilişkin kontrol gerilimi aralığı
- 0,8 ... 1,250,8 ... 1,25
- Nominal aktivasyon akımı IC
- 12,7 mA
- Anahtarlama eşiği
- 9,6 V (“0” sinyali)19,2 V (“1” sinyali)
- Koruma devresi
- Polarite koruma; Bastırıcı diyotAşırı gerilim koruması
- Hata gösterimi
- Kırmızı LED
- Durum göstergesi
- LED (sari)
- Anam çalışma gerilimi Ve
- 500 V AC
- Çalışma gerilimi aralığı
- 48 V AC ... 575 V AC
- AC-51'de nominal çalışma gerilimi
- 9 A
- AC-53a'da nominal çalışma gerilimi
- 9 A
- Pik kapalı durum gerilimi
- 1200 V
- Şebeke frekansı
- 40 Hz ... 100 Hz
- Yük akımı aralığı
- 100 mA ... 9 A (çalışma eğrisine bakın)
- Kaçak akımı
- 6 mA
- Artık gerilim
- < 1,5 V
- Darbe akımı
- 300 A (t = 10 ms)
- Maks. yük değeri
- 580 A2s
- Koruma devresi
- RCV devresi
- Aşırı gerilim koruma
- > 575 V AC
- Bağlantı yöntemi
- Vidalı bağlantı
- Kablo soyma uzunluğu
- 8 mm
- Vida yivi
- M3
- İletken kesiti, tek telli
- 0,2 mm² ... 2,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 2,5 mm²
- Kablo kesiti AWG
- 24 ... 14
- Sıkma torku
- 0,5 Nm ... 0,6 Nm5 lbf-in. ... 7 lbf-in.
- Bağlantı yöntemi
- Vidalı bağlantı
- Kablo soyma uzunluğu
- 8 mm
- Vida yivi
- M3
- İletken kesiti, tek telli
- 0,2 mm² ... 2,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 2,5 mm²
- Kablo kesiti AWG
- 24 ... 14
- Sıkma torku
- 0,5 Nm ... 0,6 Nm5 lbf-in. ... 7 lbf-in.
- Durum göstergesi
- LED (sari)
- Hata gösterimi
- Kırmızı LED
- Genişlik
- 67,5 mm
- Yükseklik
- 99 mm
- Derinlik
- 114,5 mm
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -25 °C ... 70 °C
- Ortam sıcaklığı (stok/nakliye)
- -25 °C ... 70 °C
- Sertifika
- UKCA-uyumluNMFT.E323771
- SCCR
- 5 kA (20 A RK5 (standard fault) fuse)
- Standartlar/yönetmelikler
- DIN EN 50178EN 60947
- Montaj tipi
- DIN rayı montajı
- Montaj açıklaması
- 20 mm boşukla düzenlenir
- Montaj pozisyonu
- Dikey (yatayda DIN ray)
