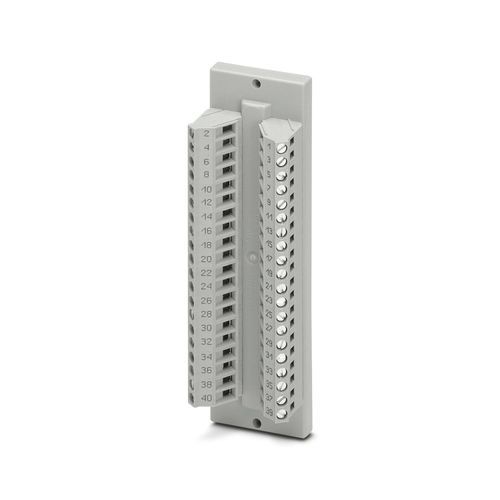

DFLK 40 - Sonlandırma kartı 2280271
VARIOFACE geçiş modülünde vidalı bağlantı klemensleri ile DIDC/FLK pin dizisi (2,54 mm, kutup sayısı: 40) arasında 1:1 bağlantı sağlanır.

Ürün verileri
48 parametreTeknik Özellikler
- Ürün tipi
- Arabirim modülü
- Ürün gamı
- VARIOFACE
- Kutup sayısı
- 40
- Kanal sayısı
- 24681632
- Çalışma modu
- 100% çalışma faktörü
- İzolasyon
- İşlevsel izolasyon
- Aşırı gerilim kategorisi
- II
- Kirlilik sınıfı
- 2
- Çalışma gerilimi (AC)
- ≤ 30 V AC
- Çalışma gerilimi (DC)
- ≤ 60 V DC
- Akım (branş başına)
- ≤ 1 A
- Akım (Toplam akım)
- ≤ 40 A (50 °C)
- Nominal izolasyon gerilimi
- 63 V
- Nominal darbe gerilimi
- 0,6 kV (1,2 / 50 μs)
- Uygun I/O kartı
- 1746 OB 321746 OV 321746 IB 321746 IV 32
- Standarda uygun bağlantı
- IEC 60603-13
- Bağlantı yöntemi
- IDC/FLK pin dizisi
- Bağlantı sayısı
- 1
- Kutup sayısı
- 40
- Takma/çekme çevrimleri
- > 50
- Pin aralığı
- 2,54 mm
- Bağlantı yöntemi
- Vidalı bağlantı
- Kablo soyma uzunluğu
- 8 mm
- Vida yivi
- M3
- Kutup sayısı
- 16
- İletken kesiti, tek telli
- 0,2 mm² ... 4 mm²
- İletken kesiti tek telli (aynı kesite sahip 2 iletken)
- 0,2 mm² ... 1,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 2,5 mm²0,25 mm² ... 2,5 mm² (Plastik kılıfsız yüksükler)0,25 mm² ... 2,5 mm² (Plastik kılıflı yüksük)
- İletken kesiti esnek (aynı kesite sahip 2 iletken)
- 0,2 mm² ... 1,5 mm²0,25 mm² ... 0,75 mm² (Plastik kılıfsız yüksükler)0,5 mm² ... 1,5 mm² (Plastik kılıflı TWIN yüksük)
- Kablo kesiti AWG
- 24 ... 12
- Sıkma torku
- 0,5 Nm ... 0,6 Nm
- Pin aralığı
- 5 mm
- Durum göstergesi mevcut
- Hayır
- Genişlik
- 39,88 mm
- Yükseklik
- 128,4 mm
- Derinlik
- 47,24 mm
- Renk
- gri (RAL 7042)
- Muhafaza izolasyon malzemesi
- Poliamid 6.6 yeşil
- Koruma sınıfı (Modül)
- IP20
- Koruma sınıfı (Kurulum yeri)
- ≥ IP54
- Ortam sıcaklığı (çalışma)
- -20 °C ... 50 °C
- Ortam sıcaklığı (stok/nakliye)
- -20 °C ... 70 °C
- Rakım
- ≤ 2000 m
- Sertifika
- UKCA-uyumlu
- Standartlar/yönetmelikler
- EN IEC 60664-1
- Montaj tipi
- Arkadan montaj
- Montaj pozisyonu
- herhangibir
- Çalışma durumu
- Doğru kullanım için, montaj talimatlarında (İndirilebilir Dosyalar'a bakın) belirtilen teknik özelliklere uyulmalıdır. Üçüncü taraf ürünlerle yapılan uygulamalarda veya kullanımlarda, ilgili üçüncü taraf üreticinin teknik özelliklerine, güvenlik ve uyarı talimatlarına da uyulmalıdır.
