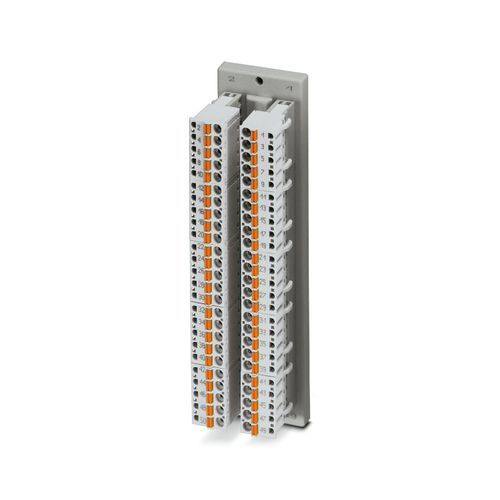

DFLK 50/FKCT - Sonlandırma kartı 2903043



VARIOFACE geçiş modülünde Push-in bağlantı klemensleri ile IDC/FLK pin dizisi arasında 1:1 bağlantı sağlanır (2.54 mm, kutup sayısı: 50).
DFLK 50/FKCT - Sonlandırma kartı 2903043
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
Arabirim modülü
Ürün gamı
VARIOFACE
Kutup sayısı
50
Çalışma modu
100% çalışma faktörü
İzolasyon
İşlevsel izolasyon
Aşırı gerilim kategorisi
II
Kirlilik sınıfı
2
Çalışma gerilimi (AC)
≤ 30 V AC
Çalışma gerilimi (DC)
≤ 60 V DC
Akım (branş başına)
≤ 1 A
Akım (Toplam akım)
≤ 50 A (50 °C)
Nominal izolasyon gerilimi
63 V
Nominal darbe gerilimi
0,6 kV (1,2 / 50 μs)
Standarda uygun bağlantı
IEC 60603-13
Bağlantı yöntemi
IDC/FLK pin dizisi
Bağlantı sayısı
1
Kutup sayısı
50
Takma/çekme çevrimleri
> 50
Pin aralığı
2,54 mm
Bağlantı yöntemi
Push-in yaylı bağlantı
Kablo soyma uzunluğu
10 mm
Kutup sayısı
50
İletken kesiti, tek telli
0,2 mm² ... 2,5 mm²
İletken kesiti, çok damarlı
0,2 mm² ... 2,5 mm²0,25 mm² ... 2,5 mm² (Plastik kılıfsız yüksükler)0,25 mm² ... 2,5 mm² (Plastik kılıflı yüksük)
İletken kesiti esnek (aynı kesite sahip 2 iletken)
0,5 mm² ... 1,5 mm² (Plastik kılıflı TWIN yüksük)
Kablo kesiti AWG
24 ... 12
Pin aralığı
5 mm
Durum göstergesi
hayır
Durum göstergesi mevcut
Hayır
Genişlik
38 mm
Yükseklik
143,4 mm
Derinlik
58,77 mm
Renk
gri (RAL 7042)
Koruma sınıfı (Modül)
IP20
Koruma sınıfı (Kurulum yeri)
≥ IP54
Ortam sıcaklığı (çalışma)
-20 °C ... 50 °C
Ortam sıcaklığı (stok/nakliye)
-20 °C ... 70 °C
Rakım
≤ 2000 m
Sertifika
UKCA-uyumlu
Standartlar/yönetmelikler
EN IEC 60664-1
Montaj tipi
Arkadan montaj
Montaj pozisyonu
herhangibir
Çalışma durumu
Doğru kullanım için, montaj talimatlarında (İndirilebilir Dosyalar'a bakın) belirtilen teknik özelliklere uyulmalıdır. Üçüncü taraf ürünlerle yapılan uygulamalarda veya kullanımlarda, ilgili üçüncü taraf üreticinin teknik özelliklerine, güvenlik ve uyarı talimatlarına da uyulmalıdır.
