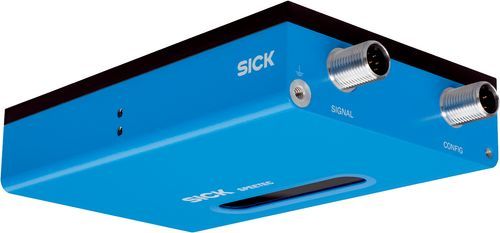

NCV50B-11CC0100100



Temassız hareket sensörleri | SPEETEC 1D, NCV50B-11CC0100100 | Nominal ölçüm mesafesi: 50 mm | Hareket yönü: 1B, x yönü | Lazer sınıfı: 1 | Dalga boyu/ışık türü: 850 nm görülmez kızılötesi ışık | Besleme Gerilimi: 12 V ... 30 V | İletişim arayüzü ayrıntısı: TTL / RS-422 | Bağlantı tipi: Erkek konnektör, M12, 8 pin, A kodlamalı | Parametrelendirme ve teşhis arayüzü: Erkek konnektör, M12, 4 pin, D kodlamalı (sadece parametrelendirilebilen çeşitlerde) | Ölçüm adımı (µm/pals): 100 | Gövde modeli: Standart | Sanayi modeli: Standart | Hız ölçüm mesafesi: > 0 m/s  ... 10 m/s | Programlanabilir: hayır | Ölçüm hassasiyeti: %0,1 | İzin verilen statik ölçüm mesafesi: 30 ... 100 mm
NCV50B-11CC0100100
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Özellik

SPEETEC®, dokunsal ölçüm çarkı sistemleri ile karmaşık lazerli Doppler sensörlerinin arasındaki mesafeyi kapatır ve boyut örnekleme olmayan temassız ölçüm özelliği sayesinde neredeyse tüm yüzeyler ve nesneler için uygundur. Bu sayede, hareket denetiminde yeni uygulama alanları belirlenir.

NCV50B, kullanım kolaylığının önemli olduğu son müşteri uygulamalarında donanım ekleme ve kullanım için tercih edilen seçimdir. NCV50B, geniş montaj toleransları ile çok yüksek bir ölçüm hassasiyetine ulaşarak referans ölçümü veya kalibrasyon olmadan kolay ve hızlı montaj sağlar.

Hareketli yüzeyde boyut örnekleme olmadan temassız ölçüm.

Lazer, Sınıf 1

MTTFd: Tehlikeli arızaya kadar geçen ortalama süre
33 yıl 1)
Işık kaynağı
2 sürekli dalgalı lazer 1)
Dalga uzunluğu
850 nm
Lazer sınıfı
1 (IEC 60825-1:2014)
Işık türü
Görülmez kızılötesi ışık
Tipik Ölçüm alanı büyüklüğü (mesafe)

2 mm x 3 mm (50 mm’de)

8 mm x 3 mm (45 mm’de)

8 mm x 3 mm (55 mm’de)

Lazer performansı (lazer başına)
0,78 mW 2)
Nominal ölçüm mesafesi
50 mm
Statik montaj toleransı
Ca. ± 5 mm 1)
İzin verilen statik ölçüm mesafesi
30 ... 100 mm 2)
Hareket yönü
1B, x yönü
Start/stop
Mümkün
Hareket algılama
Çift yönlü
Ölçüm adımı (µm/pals)
100
Hız ölçüm mesafesi
> 0 m/s  ... 10 m/s 3)
Izin verilen ivmelenme
≤ 30 m/s²
Doğruluk
Ölçüm hassasiyeti
%0,1 4)
Tekrarlanabilirlik
0,05 % 5)
Dahili örnekleme hızı
330 µs
Gecikme
2,9 ms
Besleme Gerilimi
12 V ... 30 V
İletişim arayüzü
TTL / RS-422
Çıkış frekansı
≤ 625 kHz
Bağlantı tipi
Erkek konnektör, M12, 8 pin, A kodlamalı
Dijital giriş ve çıkışlı parametrelendirme ve teşhis arayüzü
Hayır
Güç tüketimi
< 8 W
Yük akımı
≤ 30 mA, kanal başına
Ters polarizasyon koruması
✔
Koruma sınıfı
III DIN EN 61140 uyarınca
Kısa devre korumalı çıkışlar
✔ 1)
Başlatma süresi
Max. 3 s 2)
Boyutlar
140 mm x 95 mm x 32,5 mm (erkek konnektörsüz)
Ağırlık
400 g
Malzeme
Gövde
Alüminyum
Cam
PMMA
Soket parçası
PA66, bakır-çinko alaşımı (CuZn)
Izin verilen açı
İzin verilen hatve açısı
≤ ± 1,5° 1)
İzin verilen rotadan sapma açısı
≤ ± 1,5° 1)
İzin verilen yuvarlama açısı
≤ ± 10° 1)
EMVC
EN 61000-6-2, EN 61000-6-3
Koruma sınıfı

IP65 (EN 60529) 1)

IP67 (EN 60529) 1)

İzin verilen rölatif nem
70 % 2)
Sıcaklık
Çalışma sıcaklığı aralığı
0 °C ... +45 °C 3)
Depolama sıcaklığı aralığı
–32 °C ... +60 °C, Ambalajsız
Direnç kapasitesi
Darbelere karşı direnç
30 g, 6 ms (EN 60068-2-27)
Titreşimlere karşı direnç
20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
EU declaration of conformity
✔
UK declaration of conformity
✔
ACMA declaration of conformity
✔
MAR declaration of conformity
✔
China-RoHS
✔
cULus sertifikası
✔
EAC sertifikası / DoC
✔
ECLASS 5.0
27270790
ECLASS 5.1.4
27270790
ECLASS 6.0
27270790
ECLASS 6.2
27270790
ECLASS 7.0
27270790
ECLASS 8.0
27270790
ECLASS 8.1
27270790
ECLASS 9.0
27270790
ECLASS 10.0
27270790
ECLASS 11.0
27270790
ECLASS 12.0
27275201
