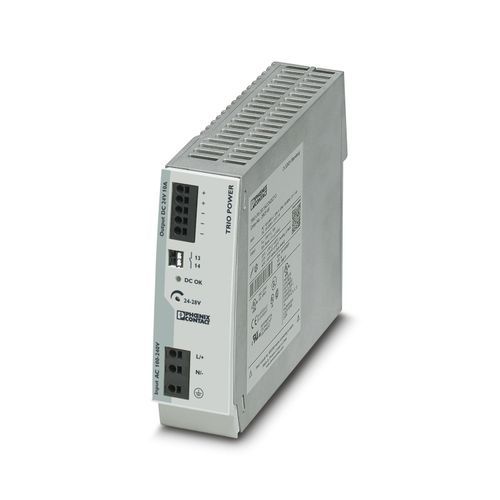

TRIO-PS-2G/1AC/24DC/10 - Güç kaynağı 2903149



DIN rayı montajı için Push-in bağlantılı primer anahtarlamalı TRIO POWER güç kaynağı, giriş: tek faz, çıkış: 24 V DC/10 A
TRIO-PS-2G/1AC/24DC/10 - Güç kaynağı 2903149
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ağ tipi
Yıldız şebeke
Giriş nominal gerilim aralığı
100 V AC ... 240 V AC
Giriş gerilim aralığı
100 V AC ... 240 V AC -15 % ... +10 %
Açma gerilimi
> 75 V AC
Kesme gerilimi
< 70 V AC
Elektrik şiddeti, maks.
300 V AC 15 s
Tipik ulusal şebeke gerilimi
120 V AC230 V AC
Besleme geriliminin tipi
AC/DC
Kalkış akımı
≤ 25 A (tipik olarak)
Kapama akımı integrali (I2t)
< 0,5 A2s
Ani akım sınırlaması
tip. 25 A (1 ms sonrasında)
AC frekans aralığı
50 Hz ... 60 Hz ±10 %
Şebeke tamponlama süresi
tip. 15 ms (120 V AC)tip. 20 ms (230 V AC)
Akım tüketimi
3,1 A (100 V AC)2,4 A (120 V AC)1,3 A (230 V AC)1,4 A (240 V AC)
Nominal güç tüketimi
285 VA
Koruma devresi
Geçici aşırı gerilim koruması; Varistör
Güç faktörü (cos phi)
0,93
Tipik tepki süresi
< 1 s
Giriş sigortası
6,3 A (dahili (cihaz koruması))
Giriş koruması için tavsiye edilen devre kesici
6 A ... 16 A (B, C, D, K özellikleri)
PE deşarj akımı
< 3,5 mA
GÜÇ faktörü
> 0,9 (120 V AC)> 0,9 (230 V AC)
Giriş nominal gerilim aralığı
110 V DC ... 250 V DC
Giriş gerilim aralığı
110 V DC ... 250 V DC -10 % ... +10 %
Açma gerilimi
≥ 95 V DC
Kesme gerilimi
< 70 V DC
Besleme geriliminin tipi
AC/DC
Şebeke tamponlama süresi
> 15 ms (230 V AC)
Akım tüketimi
2,5 A (110 V DC)1,1 A (250 V DC)
Verimlilik
> 91 % (nominal değerler ve 230 V AC için)
Çıkış karakteristiği
U/I with dynamic load reserve
Nominal çıkış gerilimi
24 V DC ±1 %
Çıkış geriliminin ayar aralığı (USet)
24 V DC ... 28 V DC (sabit kapasite)
Nominal çıkış akımı (IN)
10 A
Dinamik Boost (IDyn.Boost)
15 A (5 s)
Değer kaybı
> 60 °C ... 70 °C (2,5 %/K)
Geri besleme gerilimi dayanımı
≤ 35 V DC
Çıkışta aşırı gerilime karşı koruma (OVP)
≤ 30 V DC
Kontrol sapması
< 1 % (yükteki değişim, statik 10 % ... 90 %)< 3 % (Dinamik yük değişimi %10 ... % 90, 10 Hz)< 0,1 % (giriş gerilimindeki değişim ±10 %)
Residüel dalgalanma
< 10 mVSS (nominal değerler ile)
Kısa devreye dayanıklı
evet
Yüksüz kanıt
evet
Çıkış gücü
240 W360 W
Maksimum yüksüz güç kaybı
< 5,1 W (230 V)
Nominal yükte maks. güç kaybı
< 25 W
Yükselme zamanı
≤ 12 ms (UOUT (10 % ... 90 %))
Paralel bağlantı
evet, yedekleme ve kapasite artışı için
Seri bağlantı
Evet
Maksimum anahtarlama gerilimi
30 V AC/DC
Sürekli yük akımı
100 mA
Bağlantı yöntemi
Push-in bağlantı
Tek damarlı min. iletken kesit alanı
0,2 mm²
Tek damarlı maks. iletken kesit alanı
4 mm²
Çok damarlı min. iletken kesit alanı
0,2 mm²
Çok damarlı maks. iletken kesit alanı
2,5 mm²
İletken kesit alanı AWG min.
24
İletken kesit alanı AWG max.
12
Kablo soyma uzunluğu
10 mm
Bağlantı yöntemi
Push-in bağlantı
Tek damarlı min. iletken kesit alanı
0,2 mm²
Tek damarlı maks. iletken kesit alanı
4 mm²
Çok damarlı min. iletken kesit alanı
0,2 mm²
Çok damarlı maks. iletken kesit alanı
2,5 mm²
İletken kesit alanı AWG min.
24
İletken kesit alanı AWG max.
12
Kablo soyma uzunluğu
8 mm
Bağlantı yöntemi
Push-in bağlantı
Tek damarlı min. iletken kesit alanı
0,2 mm²
Tek damarlı maks. iletken kesit alanı
1,5 mm²
Çok damarlı min. iletken kesit alanı
0,2 mm²
Çok damarlı maks. iletken kesit alanı
1,5 mm²
İletken kesit alanı AWG min.
24
İletken kesit alanı AWG max.
16
Kablo soyma uzunluğu
8 mm
Sinyalleme tipleri
LEDTopraksız sinyal kontağı
Sinyal tanımı
DC OK
Durum göstergesi
LED
Renk
yeşil
DC OK
UOUT > 0,9 x UN
Faz sayısı
1,00
İzolasyon gerilim girişi/çıkışı
3 kV AC (tip testi)1,5 kV AC (Rutin test)
Ürün tipi
Güç kaynağı
Ürün gamı
TRIO POWER
MTBF (IEC 61709, SN 29500)
> 1800000 h (25 °C)> 1000000 h (40 °C)> 480000 h (60 °C)
Koruma sınıfı
I (kapalı kontrol panosunda)
Kirlilik sınıfı
2
Genişlik
42 mm
Yükseklik
130 mm
Derinlik
160 mm
Montaj mesafesi sağ/sol
0 mm / 0 mm
Montaj mesafesi üst/alt
50 mm / 50 mm
Montaj tipi
DIN rayı montajı
Montaj açıklaması
Hizalanabilir: Yatay olarak 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), dikey olarak 50 mm
Montaj pozisyonu
yatay DIN rayı NS 35, EN 60715
Koruyucu kaplamalı
yok
UL 94 uyarınca yanmazlık sınıfı (muhafaza / klemensler)
V0
Muhafaza malzemesi
Metal
Gövde tipi
Alüminyum (AlMg3)
Kapak vesiyonu
Polikarbonat
Koruma sınıfı
IP20
Ortam sıcaklığı (çalışma)
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Ortam sıcaklığı (stok/nakliye)
-40 °C ... 85 °C
Ortam sıcaklığı (başlangıç  tipi test edilmiş)
-25 °C
Maksimum yükseklik
≤ 5000 m (> 2000 m, zayıflama: 10 %/1000 m)
İklim sınıfı
3K3 (EN 60721'e uygun)
İzin verilen maks. bağıl nem (çalışma)
≤ 95 % (25 °C'de, yoğuşma yok)
Şok
18 ms, 30g, her bir boşluk yönünde (IEC 60068-2-27 uyarınca)
Titreşim (çalışma)
< 15 Hz, büyüklük ±2.5 mm (IEC 60068-2-6'ya uygun)15 Hz ... 150 Hz, 4g, 90 min.DNV GL CG-0339 / Sınıf B2 Hz - 100 Hz rezonans tarama, rezonansta 90 dak.,2 Hz - 25 Hz, ±1,6 mm genlik,25 Hz - 100 Hz, 4g hızlanma
Ray uygulamaları
EN 50121-4
Standard – Electronik ekipmanların elektrik sistemleri içinde kullanımı ve montajı
EN 50178/VDE 0160 (PELV)
Standart – Şebeke harmonik akımlarının sınırlanması
EN 61000-3-2
Standart - Elektriksel güvenlik
IEC 62368-1 (SELV)
Standart – Güvenli çok düşük gerilim
IEC 62368-1 (SELV) und EN 60204-1 (PELV)
Standart - Güvenli izolasyon
DIN VDE 0100-410
Standart - Trafoların güvenliği
EN 61558-2-16 (sadece hava boşlukları ve krepaj mesafeleri)
Standart tanımlama
Demiryolu araçlarında yangın koruma
Standartlar/spesifikasyonlar
EN 45545-2 (HL3)
UL onayları
UL Listed UL 508UL/C-UL Tanınmış UL 60950-1UL ANSI/ISA-12.12.01 Sınıf I, Bölüm 2, Grup A, B, C, D (Tehlikeli Bölge)
IEC 61508'e göre SIL
0
Elektromanyetik uyum
EMC Direktifi 2014/30/EU ile uyumlu
Alçak Gerilim Yönetmeliği (LVD)
2014/35/EC Alçak Gerilim Yönetmeliğine uygun
Gürültü emisyonu için elektromanyetik uyumluluk gereksinimleri
EN 61000-6-3EN 61000-6-4
Gürültü bağışıklığı için elektromanyetik uyumluluk gereksinimleri
EN 61000-6-1EN 61000-6-2
Yayılan parazit
EN 55011 (EN 55022)
Standartlar/yönetmelikler
EN 61000-4-2
Kontak deşarjı
6 kV (Test seviyesi 4)
Hava deşarjı
8 kV (Test seviyesi 4)
Açıklamalar
Kriter A
Standartlar/yönetmelikler
EN 61000-4-3
Frekans aralığı
80 MHz ... 1 GHz
Test alan şiddeti
10 V/m (Test seviyesi 3)
Frekans aralığı
1 GHz ... 2 GHz
Test alan şiddeti
10 V/m (Test seviyesi 3)
Frekans aralığı
2 GHz ... 3 GHz
Test alan şiddeti
10 V/m (Test seviyesi 3)
Açıklamalar
Kriter A
Standartlar/yönetmelikler
EN 61000-4-4
Giriş
4 kV (Test seviyesi 4 - asimetrik)
Çıkış
2 kV (Test seviyesi 3 - asimetrik)
Sinyal
1 kV (Test seviyesi 2 - asimetrik)
Açıklamalar
Kriter A
Standartlar/yönetmelikler
EN 61000-4-5
Giriş
1 kV (Test seviyesi 1 - simetrik)2 kV (Test seviyesi 1 - asimetrik)
Çıkış
0,5 kV (Test seviyesi 1 - simetrik)0,5 kV (Test seviyesi 1 - asimetrik)
Sinyal
1 kV (Test seviyesi 2 - asimetrik)
Açıklamalar
Kriter B
Standartlar/yönetmelikler
EN 61000-4-6
Giriş/Çıkış
asimetrik
Frekans aralığı
0,15 MHz ... 80 MHz
Açıklamalar
Kriter A
Gerilim
10 V (Test seviyesi 3)
Standartlar/yönetmelikler
EN 61000-6-3
DIN 55011'e göre radyo parazit gerilimi
EN 55011 (EN 55022) Sınıf B, uygulama alanı: Endüstri ve konut
DIN 55011'e göre yayılan radyo parazit gerilimi
EN 55011 (EN 55022) Sınıf B, uygulama alanı: Endüstri ve konut
Kriter A
Belirlenen sınırlar içinde normal çalışma karakteristiği
Kriter B
Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir.
