Festo/CRDNG-32- -PPV-A-S6

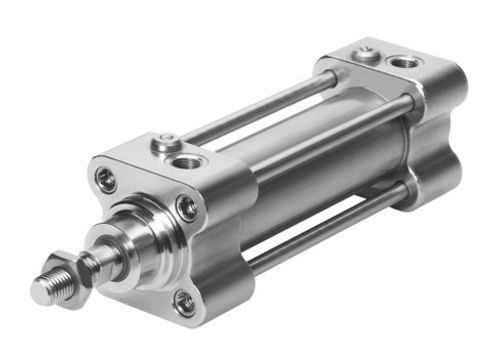

Standart silindir CRDNG-32- -PPV-A-S6 185293

Standart silindir CRDNG-32-    -PPV-A-S6 185293
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Strok
10 mm ... 2000 mm
Piston çapı
32 mm
Piston mili diş ölçüsü
M10x1,25
Sönümleme
iki taraflı ayarlanabilir pnömatik sönümleme
Montaj konumu
herhangi bir
Karşılık geldiği norm
ISO 15552
Piston mili ucu
Erkek diş
Tasarım
Piston Piston mili Çekme çubuğu Silindir boru
Konum algılama
yaklaşım sensörü için
Sembol
00991235
Varyantlar
Isıya dayanıklı sızdırmazlık elemanları maks. 120 °C
Çalışma basıncı
0.06 MPa ... 1 MPa
Çalışma basıncı
0.6 bar ... 10 bar
Çalışma şekli
çift etkili
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK
4 - oldukça yoğun korozyona maruziyet
LABS uygunluğu
VDMA24364-B2-L
Gıdaya uygunluk
bkz. Gelişmiş yapı malzemesi bilgisi
Ortam sıcaklığı
0 °C ... 120 °C
Sönümleme uzunluğu
19 mm
0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, geri dönüş
415 N
0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, ilerleme
483 N
0 mm strokta hareketli kütle
154 g
10 mm strok başına hareketli kütle ek yük
9 g
0 mm strokta temel ağırlık
1040 g
10 mm strok başına ek ağırlık
25 g
Montaj türü
isteğe bağlı olarak: dişi diş ile aksesuarlarla
Pnömatik bağlantı
G1/8
Kapak malzemesi
Paslanmaz çelik dökümü
Sızdırmazlık elemanları malzemesi
FPM
Gövde malzemesi
yüksek alaşımlı paslanmaz çelik
Piston malzemesi
Dövme alüminyum alaşım
Piston mili malzemesi
yüksek alaşımlı paslanmaz çelik
Silindir borusu malzemesi
yüksek alaşımlı paslanmaz çelik
Somun malzemesi
yüksek alaşımlı paslanmaz çelik
Yatak malzemesi
Metal-polimer kompozit
Flanş somunu malzemesi
yüksek alaşımlı paslanmaz çelik
Çekme nüvesi malzemesi
yüksek alaşımlı paslanmaz çelik

Aksesuarlar

Çatal mafsal 13569
Çatal mafsal 13569

CRSG-M10X1,25

Küresel mafsal 195582
Küresel mafsal 195582

CRSGS-M10X1,25

Kasıntı Alıcı 2305778
Kasıntı Alıcı 2305778

CRFK-M10X1,25

Ayak bağlantısı 176937
Ayak bağlantısı 176937

CRHNC-32

Flanş bağlantısı 161846
Flanş bağlantısı 161846

CRFNG-32

Hortum 8061172
Hortum 8061172

PTFEN-6X1-NT-100

Tek yönlü akış kontrol valfleri 161404
Tek yönlü akış kontrol valfleri 161404

CRGRLA-1/8-B

Çabuk Bağlantı Rakoru 8085662
Çabuk Bağlantı Rakoru 8085662

NPQR-DK-G18-Q6

Çabuk Bağlantı Rakoru 8085681
Çabuk Bağlantı Rakoru 8085681

NPQR-L-G18-Q6
