Standart silindir DSBG-32-100-PPVA-N3 1638846 | SECA Mühendislik

Ürünler
/
Festo
/
DSBG-32-100-PPVA-N3
/

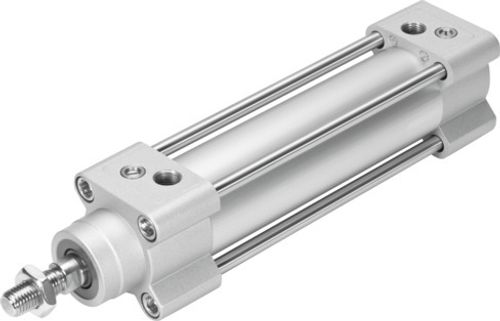

Standart silindir DSBG-32-100-PPVA-N3 1638846

Festo/DSBG-32-100-PPVA-N3

Standart silindir DSBG-32-100-PPVA-N3 1638846

Standart silindir DSBG-32-100-PPVA-N3 1638846

Ürün verileri

Teknik Özellikler

45 parametre

Strok: 100 mm
Piston çapı: 32 mm
Piston mili diş ölçüsü: M10x1,25
Sönümleme: iki taraflı ayarlanabilir pnömatik sönümleme
Montaj konumu: herhangi bir
Karşılık geldiği norm: ISO 15552
Piston mili ucu: Erkek diş

İndirmeler

DSBG-EN

İşletme talimatları

Elektronik dokümantasyon kullanım koşulları

Ürün bilgisi

The right sensor for the drive

Ürün bilgisi

Large-diameter cylinder DSBG with tie rods

Ürün bilgisi

Operating conditions and standards in pneumatics

Ürün bilgisi

PPS Flyer "Less is more."

Ürün bilgisi

The dock “thinks” for itself

Ürün bilgisi

Process Automation - World of linear actuators

Ürün bilgisi

Tasarım

Piston Piston mili Çekme çubuğu Silindir boru

Konum algılama

yaklaşım sensörü için

Sembol

00991235

Varyantlar

tek taraflı piston mili

Çalışma basıncı

0.06 MPa ... 1.2 MPa

Çalışma basıncı

0.6 bar ... 12 bar

Çalışma şekli

çift etkili

İşletim ortamı

ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava

İşletim / kontrol ortamı hakkında not

Yağlı işletim mümkün (diğer işletimde gerekli)

Korozyon direnci sınıfı KBK

2 - orta derece korozyona maruziyet

LABS uygunluğu

VDMA24364-B1/B2-L

Temiz oda sınıfı

ISO 14644-1 uyarınca Sınıf 6

Ortam sıcaklığı

-20 °C ... 80 °C

Son konumlarda darbe enerjisi

0.4 j

Sönümleme uzunluğu

17 mm

0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, geri dönüş

415 N

0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, ilerleme

483 N

Hareketli kütle

200 g

0 mm strokta hareketli kütle

110 g

10 mm strok başına hareketli kütle ek yük

9 g

Ürün ağırlığı

715 g

0 mm strokta temel ağırlık

465 g

10 mm strok başına ek ağırlık

25 g

Montaj türü

isteğe bağlı olarak: dişi diş ile aksesuarlarla

Pnömatik bağlantı

G1/8

Malzeme hakkında not

RoHS uyumlu

Kapak malzemesi

Alüminyum pres döküm, kaplamalı

Piston contası malzemesi

TPE-U(PU)

Piston malzemesi

Dövme alüminyum alaşım

Piston mili malzemesi

yüksek alaşımlı çelik

Piston mili sızdırmazlık sıyırıcı malzemesi

TPE-U(PU)

Tampon sızdırmazlık öğesi malzemesi

TPE-U(PU)

Yastıklama pistonu malzemesi

POM

Silindir borusu malzemesi

Dövme alüminyum alaşımı, sürgülü eloksallı

Somun malzemesi

Çelik, galvanize

Yatak malzemesi

POM

Flanş somunu malzemesi

Galvanize çelik

Çekme nüvesi malzemesi

yüksek alaşımlı çelik
