Sick/Güvenli hareket denetimi ve kontrolü

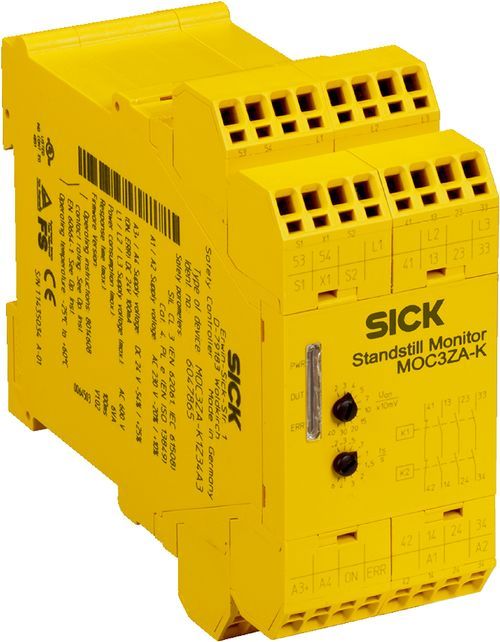

MOC3ZA-KAZ34A3
Güvenli hareket denetimi ve kontrolü | Standstill Monitor, MOC3ZA-KAZ34A3 | Besleme Gerilimi: 230 V | Gerilim türü: AC | Bağlantı tipi: Germe yaylı terminaller

Ürün verileri
63 parametreTeknik Özellikler
- Güvenlik için entegrasyon seviyesi
- SIL 3 (IEC 61508)
- Kategori
- Kategori 4 (EN ISO 13849)
- Performans seviyesi
- PL e (EN ISO 13849)
- PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık)
- 41 x 10-9 (EN ISO 13849)
- TM (kullanım ömrü)
- 20 yıl (EN ISO 13849)
- Durma kategorisi
- 1 (EN 60204-1)
- Tahrik güvenliği fonksiyonları
- Durma
- Bağlantı tipi
- Germe yaylı terminaller, takılabilir germe yaylı terminaller
- Çapraz kablolama
Tek telli veya ince telli (1x): 0,5 mm² ... 4 mm²
EN 46288 (1x) uyarınca uç manşonuyla birlikte ince telli: 0,5 mm² ... 2,5 mm²
- Enkoder arayüzü
- Motor gerilim ölçümü
- Gerilim kaynağı (A1/A2)
- 230 V (184 V ... 253 V)
- Gerilim türü
- AC
- Sinyal taşıma
- 10 %
- Maksimum güç tüketimi
- ≤ 6 VA
- Gerilim kaynağı yarı iletken diagnostik çıkışı (A3/A4)
- 24 V DC (11 V DC ... 30 V DC)
- Sinyal taşıma
- 10 %
- Ölçüm/motor gerilimi
- ≤ 690 V AC
- Sadece UL-508 uygulamaları için
- ≤ 600 V AC
- Gerilim eşiği Uan
- 20 mV ... 400 mV, ayarlanabilir
- Durma konumu süresi ts
- 0,2 s ... 6 s, ayarlanabilir
- Histerezis (motor çalışmasının tanınması için)
- 100 %
- Tepki süresi
- ≤ 100 ms
- Kontak dizisi (güvenlik kontakları)
- 3 normalde açık, 1 normalde kapalı
- Kontak türü
- Röle, pozitif tahrikli
- Anahtarlama nominal gerilimi
- 250 V AC
- AC 15 doğrultusunda anahtarlama kapasitesi
Normalde açık: 3 A/230 V AC (EN 60947-5-1)
Normalde kapalı: 1 A/230 V AC (EN 60947-5-1)
- DC 13 doğrultusunda anahtarlama kapasitesi
- 1 A/24 V DC (EN 60947-5-1)
- Maksimum algılama sıklığı
- ≤ 1.200 /h
- 230 V / 5 A AC cos φ = 1 durumunda kontak çalışma süresi
- ≥ 2 * 1 E 05 bağlantı şeması
- Mekanik çalışma süresi
- ≥ 50 x 106 siviç döngüleri
- Yarı iletken diagnostik çıkışları (ON, ERR)
A3/A4 üzerinden galvanik izole edilmiş besleme
Imax = 100 mA (kısa devre korumalı)
Devreye alma için ON, hata için ERR
- Sinyal kontakları 53/54 (normalde açık)
- 3 A/250 V AC G. P.
- Boyutlar ( G x Y x D)
- 45 mm x 112 mm x 121 mm
- Ağırlık
- 400 g
- Montaj
- EN 60715 gereğince DIN rayı 35 mm
- Koruma sınıfı
- Terminal bağlantılar
- IP20 (EN 60529)
- Gövde
- IP40 (EN 60529)
- İklimsel koşullar
- 25/060/04 (EN 60068-1)
- Titreşim dayanımı
- 10 Hz ... 55 Hz (EN 60068-2-6)
- Darbe dayanımı
- Tek şok
- 30 g, 11 ms (EN 60068-2-27)
- EU declaration of conformity
- ✔
- UK declaration of conformity
- ✔
- ACMA declaration of conformity
- ✔
- cULus sertifikası
- ✔
- EC-Type-Examination sertifikası
- ✔
- ECLASS 5.0
- 27371990
- ECLASS 5.1.4
- 27371990
- ECLASS 6.0
- 27371819
- ECLASS 6.2
- 27371819
- ECLASS 7.0
- 27371819
- ECLASS 8.0
- 27371819
- ECLASS 8.1
- 27371819
- ECLASS 9.0
- 27371819
- ECLASS 10.0
- 27371819
- ECLASS 11.0
- 27371819
- ECLASS 12.0
- 27371819
- ETIM 5.0
- EC001449
- ETIM 6.0
- EC001449
- ETIM 7.0
- EC001449
- ETIM 8.0
- EC001449
- UNSPSC 16.0901
- 41113704
