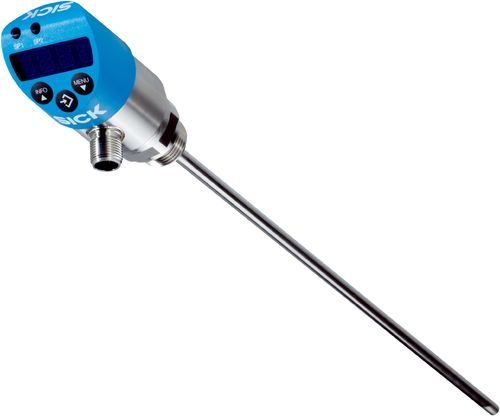

TBS-1DSG12506NE
Sıcaklık sensörleri | TBS, TBS-1DSG12506NE | Sıcaklık ölçüm aralığı: –20 °C ... +80 °C | Ölçme elemanının hassasiyeti: ≤ ± (0,15 °C + 0,002 |t|) | Tepki süresi: Tepki süresi t50: ≤ 5 sTepki süresi t90: ≤ 10 s | Proses bağlantısı: Vida dişi G ¼ A | Ölçüm probunun uzunluğu/çapı: 250 mm / 6 mm | Conta: NBR | Çıkış sinyali: 2 x PNP + 4 mA ... 20 mA | Bağlantı tipi: M12 x 1, 5-pinli soket | Koruma sınıfı: IP65, IP67

Ürün verileri
74 parametreTeknik Özellikler
- Sıcaklık ölçüm aralığı
- –20 °C ... +80 °C
- Ölçme elemanı
- Pt1000, 2 kablo, IEC 60751'e göre A sınıfı
- Çıkış sinyalleri
- 2 x PNP + 4 mA ... 20 mA
- Anahtarlama çıkışı
- Transistör
- Anahtar gerilimi
- Gerilim kaynağı [V DC] - 1 V DC
- Maksimum anahtarlama akımı
- ≤ 250 mA
- Anahtarlama gecikmesi
- 0 s ... 50 s, programlanabilir
- Anahtarlama çıkışların ayar doğruluğu
- +0,1 °C
- Anahtarlama çıkışı
- Transistör
- Adet
- 2
- Anahtar gerilimi
- Gerilim kaynağı [V DC] - 1 V DC
- Maksimum anahtarlama akımı
- ≤ 250 mA
- Anahtarlama gecikmesi
- 0 s ... 50 s, programlanabilir
- Anahtarlama çıkışların ayar doğruluğu
- +0,1 °C
- Sıcaklık kayması
- ± 3 °C
- Ölçüm öğesi kalibrasyonu
Sıfır noktası: Sapmanın maks. + %25'i
Son değer: Sapmanın maks. - %25'i
- Ölçüm öğesi kalibrasyonu
- Sapmanın maks. + %25'i, Sapmanın maks. - %25'i
- Ekran
- 14-segmentli LED, mavi, 4 basamaklı, rakam yüksekliği 9 mm,
Gösterge elektronik olarak 180° dönebilir, güncelleştirme: 200 ms - Gövdenin döndürebilirliği
Gövdeye karşı elektrik bağlantılı ekran: 330 °
Proses bağlantısına karşı gövde: 320 °
- Proses bağlantısı
- Vida dişi G ¼ A DIN 3852-E
- Ölçüm probunun uzunluğu/çapı
- 250 mm / 6 mm
- Conta
- NBR
- Malzemeye temas eden kısımlar
- 1.4571 paslanmaz çelik (AISI 316Ti)
- Maks. proses basıncı
- ≤ 150 bar 1)
- Gövde malzemesi
Alt parça: Paslanmaz çelik 1.4301 (AISI 304)
Plastik kafa: PC + ABS
Tuş takımı: TPE-E
Ekran: PC
- Bağlantı tipi
- M12 x 1, 5-pinli soket
- Koruma sınıfı
IP65 2)
IP67 2)
- Maksimum yük RA
≤ 100 kΩ (Anahtarlama çıkışları)
< 0,5 kΩ (Çıkış sinyali 4 mA ... 20 mA)
- Besleme Gerilimi
- 15 V DC ... 35 V DC
- Maks. akım tüketimi
- 70 mA
- Toplam akım tüketimi
570 mA (Anahtarlama akımı dahil)
320 mA
- Koruma sınıfı
- III
- İzolasyon gerilimi
- 500 V DC
- Aşırı gerilim koruması
- 40 V DC
- Kısa devre dayanımı
- M'ye karşı çıkışlar QA, Q1, Q2
- Ters polarizasyon koruması
- M'ye karşı L+
- Elektrik güvenliği
- Koruma sınıfı
- III
- İzolasyon gerilimi
- 500 V DC
- Aşırı gerilim koruması
- 40 V DC
- Kısa devre dayanımı
- M'ye karşı çıkışlar QA, Q1, Q2
- Ters polarizasyon koruması
- M'ye karşı L+
- CE'ye uygunluk
- 2004/108/EC, EN 61326-1 emisyon (Grup 1, sınıf B) ve darbe ve titreşim dayanımı (endüstri alanı)
- RoHS sertifikası
- ✔
- MTTF
- 283 yıl
- Ölçme elemanının hassasiyeti
- ≤ ± (0,15 °C + 0,002 |t|) 1)
- Anahtarlama çıkışı doğruluğu
- ≤ Sapmanın ± %0,8'i
- Görüntünün doğruluğu
- Sapmanın ≤ ± %0,8'i ± 1 basamak
- Analog çıkışın doğruluğu
- Sapmanın ≤ ± % 0,5'i
- Tepki süresi t50
- ≤ 5 s 2)
- Tepki süresi t90
- ≤ 10 s 2)
- Ortam sıcaklığı
- –20 °C ... +80 °C
- Depolama ve nakil sıcaklığı
- –20 °C ... +80 °C
- Havadaki bağıl nem
- 45 % ... 75 %
- EU declaration of conformity
- ✔
- UK declaration of conformity
- ✔
- China-RoHS
- ✔
- cULus sertifikası
- ✔
- ECLASS 5.0
- 27200208
- ECLASS 5.1.4
- 27200208
- ECLASS 6.0
- 27200208
- ECLASS 6.2
- 27200208
- ECLASS 7.0
- 27200208
- ECLASS 8.0
- 27200208
- ECLASS 8.1
- 27200208
- ECLASS 9.0
- 27200208
- ECLASS 10.0
- 27200208
- ECLASS 11.0
- 27200208
- ECLASS 12.0
- 27200208
- ETIM 5.0
- EC002994
- ETIM 6.0
- EC002994
- ETIM 7.0
- EC002994
- ETIM 8.0
- EC002994
- UNSPSC 16.0901
- 41112211
