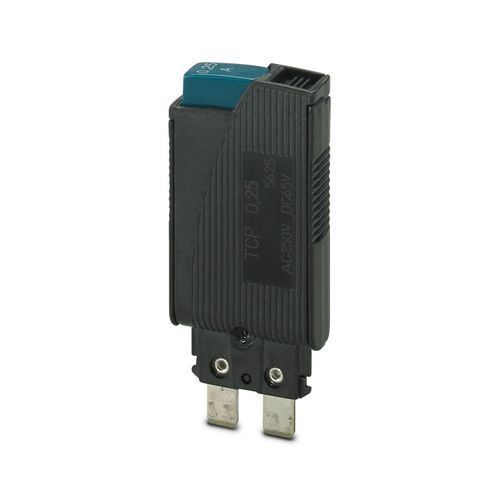

TCP 0,25A - Termik devre kesici 0712123
Aşırı yük durumunda 250 V AC / 72 V DC'de yükleri korumak için 1 kanallı termal devre kesici. ISO 8820-3 standardı uyarınca C tipi geçmeli yassı sigorta için uygun sigorta klemenslerine ve arabirimlerine montaj için. Sabit nominal akım ile: 0,25 A

Ürün verileri
42 parametreTeknik Özellikler
- Genel
- Sıralar halinde monte edildiğinde, nominal cihaz akımı yalnızca %80 ile sınırlandırılmalı ya da buna uygun olarak ayarlanmalıdır.
- Ürün tipi
- Termal cihaz devre kesiciler
- Tasarım
- Erkek
- Kutup sayısı
- 1
- Kanal sayısı
- 1
- Aşırı gerilim kategorisi
- II
- Kirlilik sınıfı
- 2
- Sigorta tipi
- Otomatik cihaz
- Sigorta
- Yavaş eriyen
- Nominal gerilim
- 250 V AC65 V DC250 V AC (UL 1077'ye göre AC)72 V DC (UL 1077'ye göre DC)
- Nominal akım IN
- 0,25 A
- Nominal darbe gerilimi
- 2,5 kV
- Yalıtım direnci Riso:
- > 100 MΩ (500 V DC)
- Kapama yöntemi
- T (termik)
- Cihaz direnci
- 14 Ω
- Nominal kısa devre anahtarlama kapasitesi Ik
- 1,5 A (250 V AC / 65 V DC)6,25 A (30 V DC)
- Kısa devre anahtarlama kapasitesi
- 2000 A (250 V AC / UL 1077)
- Dielektrik dayanım
- 3000 V AC (Tahrik alanı)1500 V AC (Montaj alanı)
- Çevrim, maks.
- 6000 (At 1 x In, düşük endüksiyon)3000 (1 x In değerinde, endüktif)500 (2x In değerinde, endüktif)
- Sigorta
- Yavaş eriyen
- Kontak tipi
- ISO 8820-3 uyarınca tip C
- Nominal akım
- 0,25 A
- Nominal gerilim
- 250 V AC65 V DC
- Boyutlu çizim
- Genişlik
- 8,2 mm
- Yükseklik
- 24,4 mm
- Yükseklik NS 35/7,5
- 55 mm
- Derinlik
- 44,5 mm
- Komple modül genişliği
- 8,2 mm
- Komple modül yüksekliği
- 64 mm
- Komple modül derinliği
- 88,5 mm
- Renk
- siyah (RAL 9005)
- UL 94'e uygun yanmazlık sınıfı
- V-0
- İzolasyon malzeme grubu
- IIIb
- Yalıtım malzemesi
- PPS
- Açık yan taraf
- Hayır
- Koruma sınıf
- IP40 (Tahrik alanı)
- Ortam sıcaklığı (çalışma)
- -20 °C ... 60 °C
- Rakım
- 4000 m
- Nem testi
- 240 h, 95 % RH, 40 °C
- Standartlar/spesifikasyonlar
- EN 60934
- Montaj tipi
- Taban elemanı üzerinde
