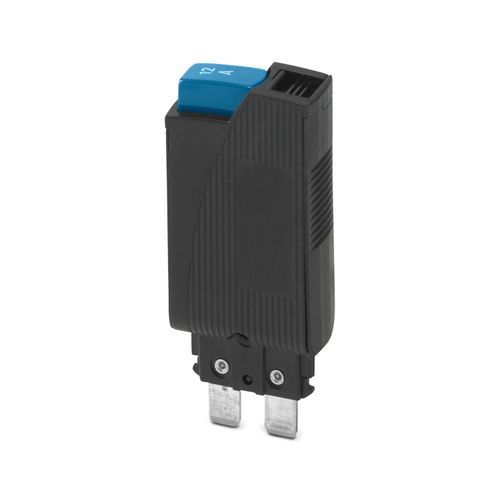

TCP 10/12A - Termik devre kesici 1538627
Aşırı yük durumunda 250 V AC / 72 V DC'de yükleri korumak için 1 kanallı termal devre kesici. ISO 8820-3 standardı uyarınca C tipi geçmeli yassı sigorta için uygun sigorta klemenslerine ve arabirimlerine montaj için. Sabit nominal akım ile: 12 A

Ürün verileri
36 parametreTeknik Özellikler
- Ürün tipi
- Termal cihaz devre kesiciler
- Tasarım
- Erkek
- Kutup sayısı
- 1
- Aşırı gerilim kategorisi
- IIIII (Tahrik alanı)
- Kirlilik sınıfı
- 2
- Sigorta tipi
- Otomatik cihaz
- Sigorta
- Yavaş eriyen
- Nominal gerilim
- 250 V AC72 V DC250 V AC (UL/CSA)72 V DC (UL/CSA)
- Nominal akım IN
- 12 A
- Nominal darbe gerilimi
- 2,5 kV
- Yalıtım direnci Riso:
- > 100 MΩ (500 V DC)
- Kapama yöntemi
- T (termik)
- Cihaz direnci
- 0 Ω
- Nominal kısa devre anahtarlama kapasitesi Ik
- 30 A (250 V AC)50 A (72 V DC)
- Kısa devre anahtarlama kapasitesi
- 2000 A (250 V AC / UL 1077)2000 A (72 V DC / UL 1077)
- Dielektrik dayanım
- 3000 V AC (Tahrik alanı)1500 V AC (Montaj alanı)
- Çevrim, maks.
- 6000 (At 1 x In, düşük endüksiyon)3000 (1 x In değerinde, endüktif)40 (6 x In, AC'de)
- Kontak tipi
- ISO 8820-3 uyarınca tip C
- Bağlantı yöntemi
- geçmeli
- Boyutlu çizim
- Genişlik
- 9,5 mm
- Yükseklik
- 24,4 mm
- Derinlik
- 44,5 mm
- Renk
- siyah (RAL 9005)
- UL 94'e uygun yanmazlık sınıfı
- V-0
- İzolasyon malzeme grubu
- IIIb
- Yalıtım malzemesi
- PPS
- Açık yan taraf
- Hayır
- Koruma sınıf
- IP40 (Tahrik alanı)IP00 (Bağlantı alanı)
- Ortam sıcaklığı (çalışma)
- -20 °C ... 60 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 80 °C
- Rakım
- ≤ 4000 m (amsl)
- Nem testi
- 240 h, 95 % RH, 40 °C
- Darbe (çalışma)
- 25g (11 ms periyot, yarı sinüs pals, IEC 60068-2-27'ye uygun)
- Titreşim (çalışma)
- ± 0,38 mm (10 ... 57 Hz)5g (57 ... 500 Hz)
- Montaj tipi
- Taban elemanı üzerinde
