Phoenix Contact/Termik manyetik devre kesiciler

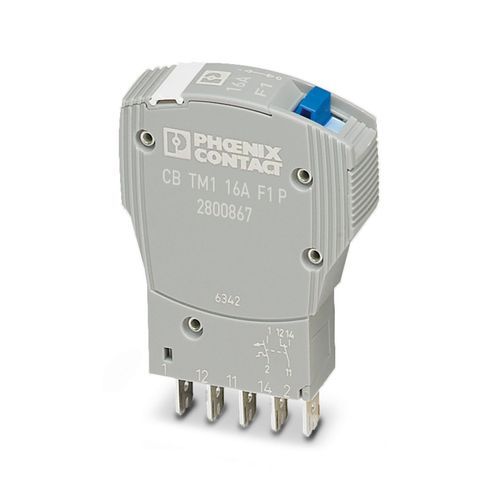

CB TM1 16A F1 P - Termik-manyetik devre kesici 2800867
Termik manyetik cihaz devre kesicisi, 1-kut., açma karakteristiği F1 (hızlı atan), 1 enversör kontak, taban elemanı için fiş.

Ürün verileri
53 parametreTeknik Özellikler
- Genel
- Sıralar halinde monte edildiğinde, nominal cihaz akımı yalnızca %80 ile sınırlandırılmalı ya da buna uygun olarak ayarlanmalıdır.
- Ürün tipi
- Termik manyetik cihaz devre kesicileri
- Ürün gamı
- CB TM
- Tasarım
- Erkek
- Kutup sayısı
- 1
- Kanal sayısı
- 1
- Kirlilik sınıfı
- 2
- Sigorta tipi
- Otomatik cihaz
- Nominal gerilim
- 50 V DC (IEC 60934)50 V DC (UL 1077)50 V DC (UL 508 - geçmeli taban ile)
- Nominal İzolasyon gerilimi Vi
- 277 V AC (UL 1077)250 V AC (IEC 60934)
- Nominal akım IN
- 16 A (IEC 60934)UL 1077'ye göre endüktif yük16 A DC (UL 1077'ye göre düşük indüksiyon yük)16 A DC (UL 508'e göre düşük indüksiyon yük - plug-in temelli)16 A
- Nominal darbe gerilimi
- 2,5 kV (Harekete alanında artan yalıtım)
- Yalıtım direnci Riso:
- > 100 MΩ (500 V DC)
- Yardımcı devre
- 277 V AC / 0,5 A (düşük endüksiyon)277 V AC / 1 A (Düşük indüksiyon, maksimum 2000 devir)50 V DC / 1 A (düşük endüksiyon)
- Tahrik tipi
- S Tipi
- Kapama yöntemi
- TM (Termomanyetik)
- Kapama seviyesi
- Trip-free mekanizması (pozitif)
- Cihaz direnci
- 8 mΩ
- Gerekli yedek sigorta
- 64 A (I > Icn)
- Nominal kısa devre anahtarlama kapasitesi Ik
- 600 A (50 V DC)
- Kısa devre anahtarlama kapasitesi
- 1000 A AC (277 V AC)1000 A DC (50 V DC)
- Dielektrik dayanım
- 3000 V AC (Tahrik alanı)1500 V AC (Şebekeden yardımcı devreye)1500 V AC (Açık ana devre)1000 V AC (Açık yardımcı devre)
- Çevrim, maks.
- 6000 (1 x In'de)
- Sigorta
- F1 (hızlı atan)
- Güç kaybı
- 5,12 W (nominal çalışmada kanal başına)
- Gerilim düşümü
- 0,13 V (1 x In'de)
- Kontak tipi
- 1 enversör kontak
- Minimum çalışma gerilimi Umin DC
- 10 V
- Maksimum çalışma gerilimi Umax DC
- 240 V
- Maksimum çalışma gerilimi Umax AC
- 240 V
- Minimum çalışma akımı Imin
- 10 mA
- Maks. işletme akımı Imax
- 1 A
- Bağlantı yöntemi
- geçmeligeçmeli
- Boyutlu çizim
- Genişlik
- 12,3 mm
- Yükseklik
- 45 mm
- Derinlik
- 52 mm
- Komple modül genişliği
- 12,3 mm
- Komple modül yüksekliği
- 90 mm
- Komple modül derinliği
- 77,3 mm
- Renk
- gri (RAL 7042)siyah (RAL 9005)
- UL 94'e uygun yanmazlık sınıfı
- V-0
- İzolasyon malzeme grubu
- II
- Açık yan taraf
- Hayır
- Koruma sınıf
- IP30 (Tahrik alanı)
- Ortam sıcaklığı (çalışma)
- -30 °C ... 60 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 80 °C
- Nem testi
- 240 h, 95 % RH, 40 °C
- Darbe (çalışma)
- 15g (IEC 60068-2-27, Test Ea)
- Titreşim (çalışma)
- 5g (IEC 60068-2-6, Test Fc)
- Tanımlama
- UL Listed UL 508UL/C-UL Recognized UL 1077CSA CAN/CSA-C22.2 No. 235-04DNV GL
- Standartlar/spesifikasyonlar
- EN 60934
- Montaj tipi
- Taban elemanı üzerinde
