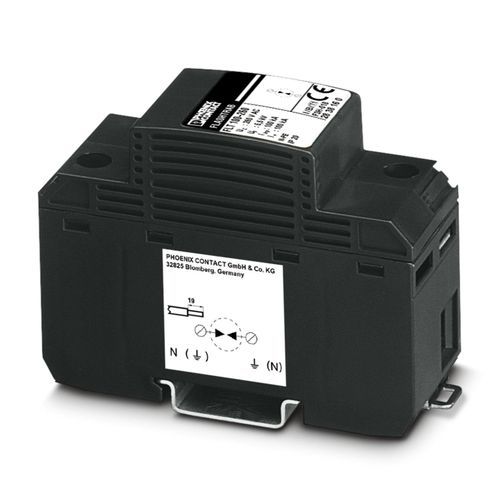

FLT 100-260 - Tip 1+2 kombine yıldırım akım ve aşırı gerilim arestörü 2838160



Kapsüllü N- PE toplam kıvıcım aralıklı Tip 1 / Sınıf I / B arestörü (yıldırım akım arestörü), 1 kanal. Gövde genişliği: 35 mm (2 Div.)
FLT 100-260 - Tip 1+2 kombine yıldırım akım ve aşırı gerilim arestörü 2838160
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Not
100 % yıldırım darbe ark gerilimi (1,2/50) µs ≤ 4,0 kV
Ürün tipi
Kombinasyon tipi
IEC kategorisi
IT1
EN tip
T1
IEC güç kaynağı sistemi
TTTN-S
Tasarım
Raya monte modül, tek parça
Kutup sayısı
1
Aşırı gerilim koruması arızalı mesajı
hiçbiri
Aşırı gerilim kategorisi
III
Kirlilik sınıfı
2
Nominal frekans fN
50 Hz (60 Hz)
Nominal gerilim UN
230 V AC (400 V AC)
Bağlantı yöntemi
Vidalı bağlantı
Vida yivi
M6
Sıkma torku
8 Nm
Kablo soyma uzunluğu
14,5 mm
İletken kesiti, çok damarlı
16 mm² ... 35 mm²
İletken kesiti, tek telli
10 mm² ... 50 mm²
Kablo kesiti AWG
6 ... 1
Boyutlu çizim
Genişlik
35,8 mm
Yükseklik
89,8 mm
Derinlik
65,8 mm
Yatay pin aralığı
2 Birim
Renk
siyah (RAL 9005)
UL 94'e uygun yanmazlık sınıfı
V-0
Malzemenin CTI değeri
600
Yalıtım malzemesi
PBT
Malzeme grubu
I
Muhafaza malzemesi
PBT
Açık yan taraf
Hayır
Koruma hatları
N-PE
Hareket yönü
N-PE
Nennspannung UN
230/400 V AC (TN - only N-PE)230/400 V AC (TT - only N-PE)
Nominal frekans fN
50 Hz (60 Hz)
Maksimum sürekli gerilim UC
260 V AC
Nominal yük akımı IL
80 A
Toprak iletkeni akımı IPE
≤ 0,1 mA
Beklemede güç tüketimi PC
≤ 26 mVA
Nominal deşarj akımı In 8/20) µs
100 kA
Darbe deşarj akımı (10/350) µs, şarj
50 As
Darbe deşarj akımı (10/350) µs, spesifik enerji
2,5 MJ/Ω
Darbe deşarj akımı (10/350) µs, tepe değer limp
100 kA
Art akımı frenleme kapasitesi Ifi
100 A (260 V AC)
Koruma seviyesi Up
≤ 5,5 kV
6 kV'ta (1.2/50)µs darbe çalışma gerilimi
≤ 5,5 kV
UT'de TOV davranışı
1200 V AC (200 ms / dayanma modu)
Tepki süresi tA
≤ 100 ns
Koruma sınıf
IP20 (sadece tüm terminal uçları kullanıldığında)
Ortam sıcaklığı (çalışma)
-40 °C ... 85 °C
Ortam sıcaklığı (stok/nakliye)
-40 °C ... 85 °C
Rakım
≤ 2000 m (amsl)
İzin verilen nem (çalışma)
5 % ... 95 %
Standartlar/yönetmelikler
EN 60664-1 / EN 61643-11
Standartlar/spesifikasyonlar
IEC 61643-11
Not
2011
Standartlar/spesifikasyonlar
EN 61643-11
Not
2012
Montaj tipi
DIN rayı: 35 mm
