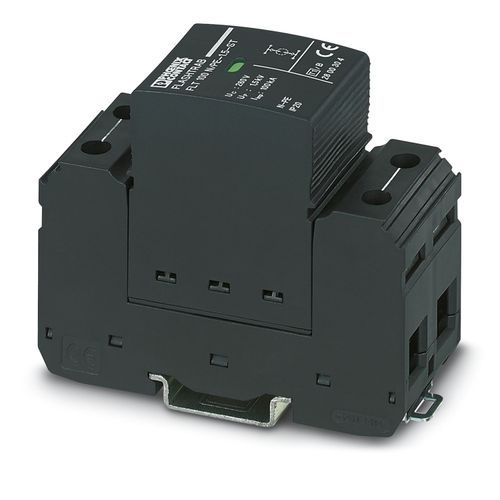

FLT 100 N/PE-1.5 - Tip 1+2 kombine yıldırım akım ve aşırı gerilim arestörü 2800303
Kapsüllü N-PE kıvılcım aralıklı yıldırım akım arestörü, tek kanal. Gövde genişliği: 35 mm (2 pin aralığı)

Ürün verileri
59 parametreTeknik Özellikler
- Ürün tipi
- Kombinasyon tipi
- IEC kategorisi
- IT1
- EN tip
- T1
- IEC güç kaynağı sistemi
- TN-STT
- Tasarım
- Ray modülü, iki kısımlı, bölünebilir
- Kutup sayısı
- 1
- Aşırı gerilim koruması arızalı mesajı
- hiçbiri
- Aşırı gerilim kategorisi
- III
- Kirlilik sınıfı
- 2
- Nominal frekans fN
- 50 Hz (60 Hz)
- Bağlantı yöntemi
- Vidalı terminal blokları
- Vida yivi
- M5
- Sıkma torku
- 4,5 Nm
- Kablo soyma uzunluğu
- 18 mm
- İletken kesiti, çok damarlı
- 2,5 mm² ... 25 mm²
- İletken kesiti, tek telli
- 2,5 mm² ... 35 mm²
- Kablo kesiti AWG
- 13 ... 2
- Boyutlu çizim
- Genişlik
- 35,6 mm
- Yükseklik
- 90 mm
- Derinlik
- 71,2 mm (7.5 mm DIN rayı dahil)
- Yatay pin aralığı
- 2 Birim
- Renk
- siyah (RAL 9005)
- UL 94'e uygun yanmazlık sınıfı
- V-0
- Malzemenin CTI değeri
- 600
- Yalıtım malzemesi
- PA 6.6/PBT
- Malzeme grubu
- I
- Muhafaza malzemesi
- PBT
- Açık yan taraf
- Hayır
- Koruma hatları
- N-PE
- Hareket yönü
- N-PE
- Nennspannung UN
- 240 V AC (TN - only N-PE)240 V AC (TT - only N-PE)
- Nominal frekans fN
- 50 Hz (60 Hz)
- Maksimum sürekli gerilim UC
- 260 V AC
- Nominal yük akımı IL
- 125 A (< 55 °C)
- Toprak iletkeni akımı IPE
- ≤ 0,01 mA
- Nominal deşarj akımı In 8/20) µs
- 100 kA
- Darbe deşarj akımı (10/350) µs, şarj
- 50 As
- Darbe deşarj akımı (10/350) µs, spesifik enerji
- 2500 kJ/Ω
- Darbe deşarj akımı (10/350) µs, tepe değer limp
- 100 kA
- Art akımı frenleme kapasitesi Ifi
- 100 A (260 V AC)
- Koruma seviyesi Up
- ≤ 1,5 kV
- Artık gerilim Ures
- ≤ 1,5 kV (In'de)≤ 1 kV (10 kA'de)≤ 0,9 kV (5 kA'de)≤ 0,8 kV (3 kA'de)
- 6 kV'ta (1.2/50)µs darbe çalışma gerilimi
- ≤ 1,5 kV
- UT'de TOV davranışı
- 1200 V AC (200 ms / dayanma modu)
- Tepki süresi tA
- ≤ 100 ns
- Koruma sınıf
- IP20 (sadece tüm terminal uçları kullanıldığında)
- Ortam sıcaklığı (çalışma)
- -40 °C ... 80 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 80 °C
- Rakım
- ≤ 2000 m (amsl)
- İzin verilen nem (çalışma)
- 5 % ... 95 %
- Darbe (çalışma)
- 25g (Yarı sinüs eğrisi / 11 ms / 3x ±X, ±Y, ±Z)
- Titreşim (çalışma)
- 5g (5 - 500 Hz/2.5 h/X, Y, Z)
- Standartlar/yönetmelikler
- EN 60664-1 / IEC 60664-1 / IEC 61643-11
- Standartlar/spesifikasyonlar
- IEC 61643-11
- Not
- 2011
- Standartlar/spesifikasyonlar
- EN 61643-11
- Not
- 2012
- Montaj tipi
- DIN rayı: 35 mm
