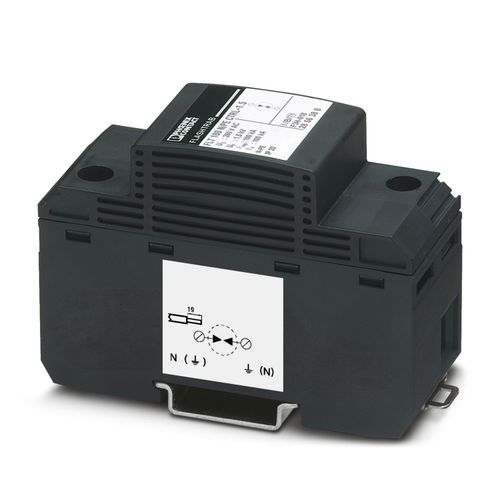

FLT 100 N/PE CTRL-3.0 - Tip 1+2 kombine yıldırım akım ve aşırı gerilim arestörü 2905834
Kapsüllü N-PE kıvılcım aralıklı ve elektronik ateşlemeli yıldırım akım arestörü, 1 kanal. Gerilim koruma seviyesi: 3 kV. Gövde genişliği: 35 mm (2 pin aralığı)

Ürün verileri
57 parametreTeknik Özellikler
- Not
- 100 % yıldırım darbe ark gerilimi (1,2/50) µs ≤ 1,5 kV
- Ürün tipi
- Kombinasyon tipi
- IEC kategorisi
- IT1
- EN tip
- T1
- IEC güç kaynağı sistemi
- TTTN-S
- Tasarım
- Raya monte modül, tek parça
- Kutup sayısı
- 1
- Aşırı gerilim koruması arızalı mesajı
- hiçbiri
- Aşırı gerilim kategorisi
- III
- Kirlilik sınıfı
- 2
- Nominal frekans fN
- 50 Hz (60 Hz)
- Bağlantı yöntemi
- Vidalı terminal blokları
- Vida yivi
- M6
- Sıkma torku
- 8 Nm
- Kablo soyma uzunluğu
- 19 mm
- İletken kesiti, çok damarlı
- 35 mm²
- İletken kesiti, tek telli
- 10 mm² ... 50 mm²
- Kablo kesiti AWG
- 6 ... 1
- Boyutlu çizim
- Genişlik
- 35,8 mm
- Yükseklik
- 89,8 mm
- Derinlik
- 65,8 mm
- Yatay pin aralığı
- 2 Birim
- Renk
- siyah (RAL 9005)gri (RAL 7042)
- UL 94'e uygun yanmazlık sınıfı
- V-0
- Malzemenin CTI değeri
- 600
- Yalıtım malzemesi
- PBT
- Malzeme grubu
- I
- Muhafaza malzemesi
- PBT
- Açık yan taraf
- Hayır
- Koruma hatları
- N-PE
- Hareket yönü
- N-PE
- Nennspannung UN
- 230/400 V AC (TN - only N-PE)230/400 V AC (TT - only N-PE)
- Nominal frekans fN
- 50 Hz (60 Hz)
- Maksimum sürekli gerilim UC
- 260 V AC
- Nominal yük akımı IL
- 80 A
- Toprak iletkeni akımı IPE
- ≤ 0,1 mA
- Beklemede güç tüketimi PC
- ≤ 26 mVA
- Nominal deşarj akımı In 8/20) µs
- 100 kA
- Darbe deşarj akımı (10/350) µs, şarj
- 50 As
- Darbe deşarj akımı (10/350) µs, spesifik enerji
- 2500 kJ/Ω
- Darbe deşarj akımı (10/350) µs, tepe değer limp
- 100 kA
- Art akımı frenleme kapasitesi Ifi
- 100 A (260 V AC)
- Koruma seviyesi Up
- ≤ 3 kV
- 6 kV'ta (1.2/50)µs darbe çalışma gerilimi
- ≤ 3 kV
- UT'de TOV davranışı
- 1200 V AC (200 ms / dayanma modu)
- Tepki süresi tA
- ≤ 100 ns
- Koruma sınıf
- IP20 (sadece tüm terminal uçları kullanıldığında)
- Ortam sıcaklığı (çalışma)
- -40 °C ... 85 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 85 °C
- Rakım
- ≤ 2000 m (amsl)
- İzin verilen nem (çalışma)
- 5 % ... 95 %
- Standartlar/spesifikasyonlar
- IEC 61643-11
- Not
- 2011
- Standartlar/spesifikasyonlar
- EN 61643-11
- Not
- 2012
- Montaj tipi
- DIN rayı: 35 mm
