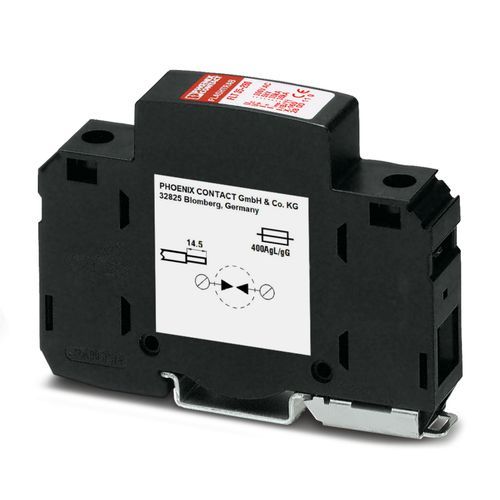

FLT 35-260 - Tip 1+2 kombine yıldırım akım ve aşırı gerilim arestörü 2800110



Kapsüllü ark bölmeli kıvıcım aralıklı Tip 1 / Sınıf I / B arestörü (yıldırım akım arestörü), 1 kanal. Gövde genişliği: 17.5 mm (1 Div.)
FLT 35-260 - Tip 1+2 kombine yıldırım akım ve aşırı gerilim arestörü 2800110
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
Kombinasyon tipi
IEC kategorisi
IT1
EN tip
T1
IEC güç kaynağı sistemi
TN-STN-CTT
Tasarım
Raya monte modül, tek parça
Kutup sayısı
1
Aşırı gerilim koruması arızalı mesajı
hiçbiri
Aşırı gerilim kategorisi
III
Kirlilik sınıfı
2
Nominal frekans fN
50 Hz (60 Hz)
Bağlantı yöntemi
Vidalı bağlantı
Vida yivi
M5
Sıkma torku
4,5 Nm
Kablo soyma uzunluğu
14,5 mm
Çok damarlı min. iletken kesit alanı
2,5 mm²
Çok damarlı maks. iletken kesit alanı
25 mm²
Tek damarlı min. iletken kesit alanı
2,5 mm²
Tek damarlı maks. iletken kesit alanı
35 mm²
Kablo kesiti AWG
6 ... 2
Boyutlu çizim
Genişlik
17,6 mm
Yükseklik
88,6 mm
Derinlik
66,2 mm
Yatay pin aralığı
1 Birim
Renk
siyah (RAL 9005)
UL 94'e uygun yanmazlık sınıfı
V-0
Malzemenin CTI değeri
600
Yalıtım malzemesi
PA 6.6
Malzeme grubu
I
Muhafaza malzemesi
PA 6.6
Açık yan taraf
Hayır
Koruma hatları
L-PEN
Hareket yönü
1L-N/PE
Nennspannung UN
230/400 V AC (TN)230/400 V AC (TT)
Nominal frekans fN
50 Hz (60 Hz)
Maksimum sürekli gerilim UC (L-PEN)
385 V AC
Nominal yük akımı IL
80 A
Toprak iletkeni akımı IPE
≤ 0,1 mA
Beklemede güç tüketimi PC
≤ 35 mVA
Nominal deşarj akımı In (8/20) µs (L-PEN)
35 kA
Darbe deşarj akımı (10/350) µs (L-PEN), şarj
17,5 As
Darbe deşarj akımı (10/350) µs (L-PEN), spesifik enerji
306 kJ/Ω
Darbe deşarj akımı (10/350) µs (L-PEN), pik akım değeri Iimp
35 kA
Art akım söndürme kapasitesi Ifi (L-PEN)
3 kA (260 V AC)1,5 kA (385 V AC)
Kısa devre stabilitesi ISCCR
3 kA (260 V AC)1,5 kA (385 V AC)
Koruma seviyesi Up (L-PEN)
≤ 5 kV
6 kV'ta (1.2/50)µs darbe çalışma gerilimi
≤ 5 kV
UT'de TOV davranışı (L-PEN)
440 V AC (5 sn / dayanma modu)440 V AC (120 min / dayanma modu)
Tepki süresi tA (L-PEN)
≤ 100 ns
V tipi geçiş kablajlı maks. ön sigorta
80 A AC (gG)
Paralel kablajlı maks. ön sigorta
400 A AC (gG)
Koruma sınıf
IP20 (sadece tüm terminal uçları kullanıldığında)
Ortam sıcaklığı (çalışma)
-40 °C ... 85 °C
Ortam sıcaklığı (stok/nakliye)
-40 °C ... 85 °C
Rakım
≤ 2000 m (amsl)
İzin verilen nem (çalışma)
5 % ... 95 %
Standartlar/yönetmelikler
EN 60664-1 / EN 61643-11
Standartlar/spesifikasyonlar
IEC 61643-11
Not
2011
Standartlar/spesifikasyonlar
EN 61643-11
Not
2012
Montaj tipi
DIN rayı: 35 mm
