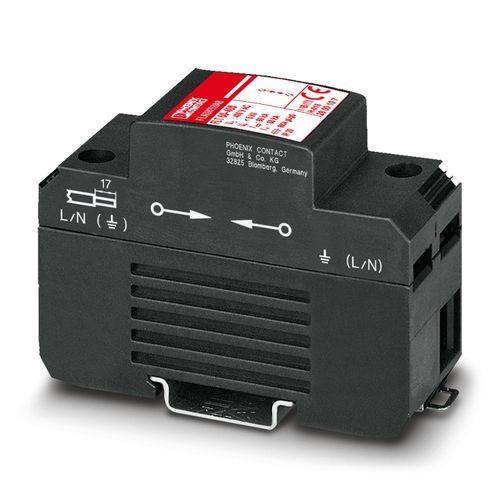

FLT 60-400 - Tip 1+2 kombine yıldırım akım ve aşırı gerilim arestörü 2800107



Ark bölmeli kıvıcım aralıklı Tip 1 / Sınıf I / B arestörü (yıldırım akım arestörü), 1 kanal. Gövde genişliği: 35 mm (2 birim)
FLT 60-400 - Tip 1+2 kombine yıldırım akım ve aşırı gerilim arestörü 2800107
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
Kombinasyon tipi
IEC kategorisi
IT1
EN tip
T1
IEC güç kaynağı sistemi
TN-STN-CTT
Tasarım
Raya monte modül, tek parça
Kutup sayısı
1
Aşırı gerilim koruması arızalı mesajı
hiçbiri
Aşırı gerilim kategorisi
III
Kirlilik sınıfı
2
Nominal frekans fN
50 Hz (60 Hz)
Bağlantı yöntemi
Vidalı bağlantı
Vida yivi
M6
Sıkma torku
8 Nm
Kablo soyma uzunluğu
17 mm
İletken kesiti, çok damarlı
16 mm² ... 35 mm²
İletken kesiti, tek telli
10 mm² ... 50 mm²
Kablo kesiti AWG
6 ... 1
Boyutlu çizim
Genişlik
35,5 mm
Yükseklik
90 mm
Derinlik
65,5 mm
Yatay pin aralığı
2 Birim
Renk
siyah (RAL 9005)
UL 94'e uygun yanmazlık sınıfı
V-0
Malzemenin CTI değeri
600
Yalıtım malzemesi
PA 6.6
Malzeme grubu
I
Muhafaza malzemesi
PA 6.6
Açık yan taraf
Hayır
Koruma hatları
L-PEN
Hareket yönü
1L-N/PE
Nennspannung UN
230/400 V AC (TN)230/400 V AC (TT)
Nominal frekans fN
50 Hz (60 Hz)
Maksimum sürekli gerilim UC
400 V AC
Nominal yük akımı IL
80 A
Toprak iletkeni akımı IPE
< 0,1 mA
Beklemede güç tüketimi PC
≤ 40 mVA
Nominal deşarj akımı In 8/20) µs
60 kA
Darbe deşarj akımı (10/350) µs, şarj
30 As
Darbe deşarj akımı (10/350) µs, spesifik enerji
900 kJ/Ω
Darbe deşarj akımı (10/350) µs, tepe değer limp
60 kA
Art akımı frenleme kapasitesi Ifi
2,5 kA
Kısa devre stabilitesi ISCCR
2,5 kA
Koruma seviyesi Up
≤ 5 kV
6 kV'ta (1.2/50)µs darbe çalışma gerilimi
≤ 5 kV
UT'de TOV davranışı
440 V AC (5 sn / dayanma modu)440 V AC (120 min / dayanma modu)
Tepki süresi tA
≤ 100 ns
V tipi geçiş kablajlı maks. ön sigorta
80 A AC (gG)
Paralel kablajlı maks. ön sigorta
500 A AC (gG)
Koruma sınıf
IP20 (sadece tüm terminal uçları kullanıldığında)
Ortam sıcaklığı (çalışma)
-40 °C ... 85 °C
Ortam sıcaklığı (stok/nakliye)
-40 °C ... 85 °C
Rakım
≤ 2000 m (amsl)
İzin verilen nem (çalışma)
5 % ... 95 %
Standartlar/spesifikasyonlar
IEC 61643-11
Not
2011
Standartlar/spesifikasyonlar
EN 61643-11
Not
2012
Montaj tipi
DIN rayı: 35 mm
