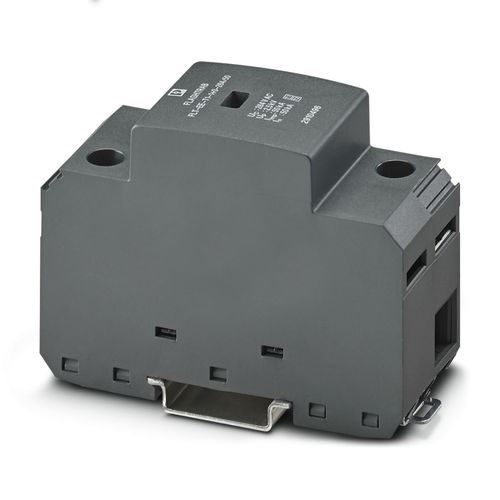

FLT-EE-T1-1+0-264/50 - Tip 1+2 kombine yıldırım akım ve aşırı gerilim arestörü 2910496
N ve PE tek bir kabloda kombine 1 fazlı besleme şebekeleri (L1, PEN) için Tip 1 / Sınıf I yıldırım arestörü.

Ürün verileri
63 parametreTeknik Özellikler
- Ürün tipi
- Kombinasyon tipi
- IEC kategorisi
- I / IIT1 / T2
- EN tip
- T1 / T2
- IEC güç kaynağı sistemi
- TN-CTT
- Tasarım
- Ray modülü, iki kısımlı, bölünebilir
- Kutup sayısı
- 1
- Aşırı gerilim koruması arızalı mesajı
- optik
- Aşırı gerilim kategorisi
- III
- Kirlilik sınıfı
- 2
- Nominal frekans fN
- 50 Hz (60 Hz)
- Bağlantı yöntemi
- Vidalı terminal blokları
- Vida yivi
- M6
- Sıkma torku
- 8 Nm
- Kablo soyma uzunluğu
- 19 mm
- İletken kesiti, çok damarlı
- 16 mm² ... 35 mm²
- İletken kesiti, tek telli
- 10 mm² ... 50 mm²
- Kablo kesiti AWG
- 6 ... 1
- Bağlantı yöntemi
- Çatal kablo pabucu
- İletken kesiti, çok damarlı
- 1,5 mm² ... 16 mm²
- Boyutlu çizim
- Genişlik
- 35,8 mm
- Yükseklik
- 89,8 mm
- Derinlik
- 65,8 mm
- Yatay pin aralığı
- 2 Birim
- Renk
- trafik grisi B (RAL 7043)
- UL 94'e uygun yanmazlık sınıfı
- V-0
- Malzemenin CTI değeri
- 600
- Yalıtım malzemesi
- PBT-FR
- Malzeme grubu
- I
- Muhafaza malzemesi
- PBT-FR
- Açık yan taraf
- Hayır
- Koruma hatları
- L-NL-PEN
- Hareket yönü
- 1L-N/PE
- Nennspannung UN
- 240 V AC (TN-C)240 V AC (TT)
- Nominal frekans fN
- 50 Hz (60 Hz)
- Maksimum sürekli gerilim UC
- 264 V AC
- Nominal yük akımı IL
- 80 A
- Nominal deşarj akımı In 8/20) µs
- 50 kA
- Maksimum deşarj akımı Imax (8/20) µs
- 50 kA
- Darbe deşarj akımı (10/350) µs, şarj
- 25 As
- Darbe deşarj akımı (10/350) µs, spesifik enerji
- 625 kJ/Ω
- Darbe deşarj akımı (10/350) µs, tepe değer limp
- 50 kA
- Art akımı frenleme kapasitesi Ifi
- 50 kA
- Kısa devre stabilitesi ISCCR
- 50 kA
- Koruma seviyesi Up
- ≤ 2,5 kV
- Artık gerilim Ures
- ≤ 2,5 kV (In'de)
- 6 kV'ta (1.2/50)µs darbe çalışma gerilimi
- ≤ 2,5 kV
- UT'de TOV davranışı
- 415 V AC (5 sn / dayanma modu)760 V AC (120 min / dayanma modu)
- Tepki süresi tA
- ≤ 100 ns
- V tipi geçiş kablajlı maks. ön sigorta
- 80 A (gG)
- Paralel kablajlı maks. ön sigorta
- 500 A (gG)
- Koruma sınıf
- IP20 (sadece tüm terminal uçları kullanıldığında)
- Ortam sıcaklığı (çalışma)
- -40 °C ... 80 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 80 °C
- Rakım
- ≤ 2000 m (amsl)
- İzin verilen nem (çalışma)
- 5 % ... 95 %
- Darbe (çalışma)
- 30g (Yarı sinüs eğrisi / 11 ms / 3x ±X, ±Y, ±Z)
- Titreşim (çalışma)
- 5g (5 - 500 Hz/2.5 h/X, Y, Z)
- Standartlar/spesifikasyonlar
- IEC 61643-11
- Not
- 2011
- Standartlar/spesifikasyonlar
- EN 61643-11
- Not
- 2012
- Montaj tipi
- DIN rayı: 35 mm
