Sick/Atalet sensörleri

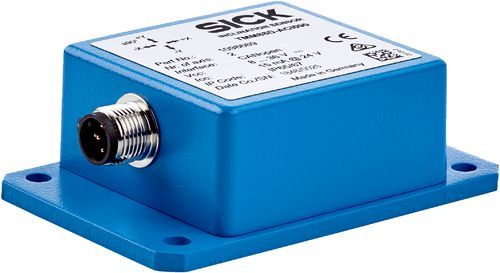

TMM88D-ACI090
Atalet sensörleri | TMS/TMM88 Dynamic, TMM88D-ACI090 | Eksenlerin sayısı: 2 | Ölçüm mesafesi: ± 90° | Çözünürlük: 0,01° | İletişim arayüzü: CANopen | Programlanabilir: Evet | Programlama arayüzü: PGT-12-Pro üzerinden | Gövde malzemesi: Alüminyum | Bağlantı tipi: Erkek konnektör, Dişi konnektör, 1x, 1x, M12, M12, 5 pin, 5 pin

Ürün verileri
60 parametreTeknik Özellikler
- Eksenlerin sayısı
- 2
- Ölçüm mesafesi
- ± 90°
- Çözünürlük
- 0,01°
- Statik ölçüm hassasiyeti
- ± 0,3°
- Dinamik ölçüm hassasiyeti
- ± 0,5°
- Sıcaklık sabiti (sıfır noktası)
- Typ. ±0,01°/K 1)
- Sınır frekansı
- 0,1 Hz ... 25 Hz, 8. düzenleme (dijital filtreli)
- Sensör füzyon filtresinin parazit önleme süresi
- 100 ms ... 10.000 ms
- Örnekleme hızı
- 200 Hz
- Ek bilgiler
- Eğim (Euler açısı)
- ± 90° (Pitch)
- ± 180° (Roll)
- Eğim (dörtlü grup)
- Skaler kısım w, Vektör kısmı x, y, z
- İvmelenme
- ± 8 g (x, y, z ekseni)
- Dönme hızı
- ± 250 °/s (x, y, z ekseni)
- İletişim arayüzü
- CANopen
- Cihaz profili
- CiA DSP-410
- Adres ayarı
- 0…127, default: 10
- Veri aktarım oranı (Baudrate)
- 10 kbit/s ... 1.000 kbit/s, varsayılan: Otomatik Baud oranı algılama
- Durum bilgisi
- Durum LED’i ile
- Haberleşme hattı için sonlandırıcı
- Sonlandırma direnci üzerinden
- Parametreleme verileri
Sıfır noktası
Sınır frekansı
Parazit önleme süresi
Sensör füzyonu
Preset değeri
Sayma yönünü ters çevirme
- Programlanabilir
- PGT-12-Pro üzerinden
- Başlatma süresi
- 120 ms
- Bağlantı tipi
- Erkek konnektör, Dişi konnektör, 1x, 1x, M12, M12, 5 pin, 5 pin
- Besleme Gerilimi
- 8 V DC ... 36 V DC
- Akım tüketimi
- < 15 mA @ 24 V
- Ters polarizasyon koruması
- ✔
- Çıkışların kısa devre dayanımı
- ✔
- MTTFd: Tehlikeli arızaya kadar geçen ortalama süre
- 619 yıl (EN ISO 13849-1) 1)
- Boyutlar
- 58 mm x 90 mm x 31 m
- Ağırlık
- 200 g
- Gövde malzemesi
- Alüminyum
- EMVC
- EN 61326-1, EN ISO 14982, EN ISO 13309
- Koruma sınıfı
IP67
IP69K
- Çalışma sıcaklığı aralığı
- –40 °C ... +80 °C
- Depolama sıcaklığı aralığı
- –40 °C ... +85 °C
- Darbelere karşı direnç
- 100 g, 6 ms (EN 60068-2-27 uyarınca)
- Titreşimlere karşı direnç
- 10 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
- EU declaration of conformity
- ✔
- UK declaration of conformity
- ✔
- ACMA declaration of conformity
- ✔
- China-RoHS
- ✔
- EAC sertifikası / DoC
- ✔
- ECLASS 5.0
- 27270790
- ECLASS 5.1.4
- 27270790
- ECLASS 6.0
- 27270790
- ECLASS 6.2
- 27270790
- ECLASS 7.0
- 27270790
- ECLASS 8.0
- 27270790
- ECLASS 8.1
- 27270790
- ECLASS 9.0
- 27270790
- ECLASS 10.0
- 27271101
- ECLASS 11.0
- 27271101
- ECLASS 12.0
- 27271101
- ETIM 5.0
- EC001852
- ETIM 6.0
- EC001852
- ETIM 7.0
- EC001852
- ETIM 8.0
- EC001852
- UNSPSC 16.0901
- 41111613
