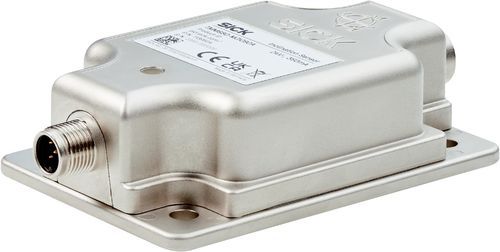

TMM88D-MCI090A



Atalet sensörleri | TMS/TMM88 Dynamic, TMM88D-MCI090A | Eksenlerin sayısı: 2 | Ölçüm mesafesi: ± 90° | Çözünürlük: 0,01° | İletişim arayüzü: CANopen | Programlanabilir: Evet | Gövde malzemesi: Basınçlı çinko döküm | Bağlantı tipi: Erkek konnektör, Dişi konnektör, 1x, 1x, M12, M12, 5 pin, 5 pin
TMM88D-MCI090A
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Eksenlerin sayısı
2
Ölçüm mesafesi
± 90°
Çözünürlük
0,01°
Statik ölçüm hassasiyeti
± 0,1°
Dinamik ölçüm hassasiyeti
± 0,25°
Sıcaklık sabiti (sıfır noktası)
Typ. ±0,0016°/K 1)
Sınır frekansı
0,1 Hz ... 25 Hz, 8. düzenleme (dijital filtreli)
Sensör füzyon filtresinin parazit önleme süresi
100 ms ... 10.000 ms
Örnekleme hızı
200 Hz
Ek bilgiler
Eğim (Euler açısı)
± 90° (Pitch)
± 180° (Roll)
Eğim (dörtlü grup)
Skaler kısım w, Vektör kısmı x, y, z
İvmelenme
± 8 g (x, y, z ekseni)
Dönme hızı
± 250 °/s (x, y, z ekseni)
İletişim arayüzü
CANopen
Cihaz profili
CiA DSP-410
Adres ayarı
0…127, default: 10
Veri aktarım oranı (Baudrate)
10 kbit/s ... 1.000 kbit/s, varsayılan: Otomatik Baud oranı algılama
Durum bilgisi
Durum LED’i ile
Haberleşme hattı için sonlandırıcı
Sonlandırma direnci üzerinden
Parametreleme verileri

Sıfır noktası

Sınır frekansı

Parazit önleme süresi

Sensör füzyonu

Preset değeri

Sayma yönünü ters çevirme

Montaj konumu

Başlatma süresi
120 ms
Bağlantı tipi
Erkek konnektör, Dişi konnektör, 1x, 1x, M12, M12, 5 pin, 5 pin
Besleme Gerilimi
7,5 V DC ... 36 V DC
Akım tüketimi
12 mA @ 24 V
Ters polarizasyon koruması
✔
Çıkışların kısa devre dayanımı
✔
MTTFd: Tehlikeli arızaya kadar geçen ortalama süre
587 yıl (EN ISO 13849-1) 1)
Boyutlar
114 mm x 66 mm x 30 m
Ağırlık
330 g
Gövde malzemesi
Basınçlı çinko döküm
EMVC
EN 61326-1
Koruma sınıfı

IP6K7

IP6K9K

Çalışma sıcaklığı aralığı
–40 °C ... +85 °C
Depolama sıcaklığı aralığı
–40 °C ... +85 °C
Darbelere karşı direnç
100 g, 6 ms (EN 60068-2-27 uyarınca)
Titreşimlere karşı direnç
10 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
EU declaration of conformity
✔
UK declaration of conformity
✔
ACMA declaration of conformity
✔
China-RoHS
✔
ECLASS 5.0
27270790
ECLASS 5.1.4
27270790
ECLASS 6.0
27270790
ECLASS 6.2
27270790
ECLASS 7.0
27270790
ECLASS 8.0
27270790
ECLASS 8.1
27270790
ECLASS 9.0
27270790
ECLASS 10.0
27271101
ECLASS 11.0
27271101
ECLASS 12.0
27271101
ETIM 5.0
EC001852
ETIM 6.0
EC001852
ETIM 7.0
EC001852
ETIM 8.0
EC001852
UNSPSC 16.0901
41111613
