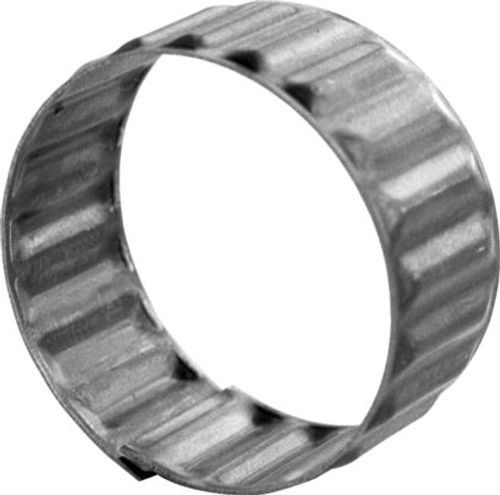

TOLERANS HALKASI BN8X8N
Tolerans halkası (BN), Boyut = 8 X 8, Paslanmaz çelik
Tolerans halkası
BN formu: Çevreleyen yassı kenarlar, tolerans halkasının iç çapına dayanmaktadır. Sistem ünite deliği için kullanılır.
Tolerans halkası çapı (d) = 8
Tolerans halkası genişliği (b) = 8
Paslanmaz çelik
BN formu: Çevreleyen yassı kenarlar, tolerans halkasının iç çapına dayanmaktadır. Sistem ünite deliği için kullanılır.
Tolerans halkası çapı (d) = 8
Tolerans halkası genişliği (b) = 8
Paslanmaz çelik
- Hızlı ve hesaplı montaj
- Farklı malzemelerden oluşan makine elemanları arasındaki ısıl genleşme farkları eşitlenir
- Ayar yayı oluklarına veya başka pozitif kilitlemeli bağlantılara gerek kalmaz
- Basit tasarımlı bağlantı parçaları
- Yüksek sıcaklık dayanımı
- Özel boyutlar istek üzerine sağlanır
- Son derece hesaplı makine elemanı
- Farklı kimyasal yüklere karşı dayanıklı
- Makine parçaları için sağlam ve güvenli bağlantı
- Bağlanacak parçalar için büyük tolerans sahası

Ürün verileri
7 parametreTeknik Özellikler
- Anma boyutu [mm]
- 8 x 8
- Aktarılabilir tork [Nm]
- 0.9
- İzin verilen radyal yük [N]
- 1000
- Ağırlık [kg]
- 0.01
- Malzeme - dipnot
- 250°C seviyesine kadar sürekli; 300°C seviyesine kadar kısa süreli sıcaklık
- Ölçü b [mm]
- 8
- Ölçü d [mm]
- 8
