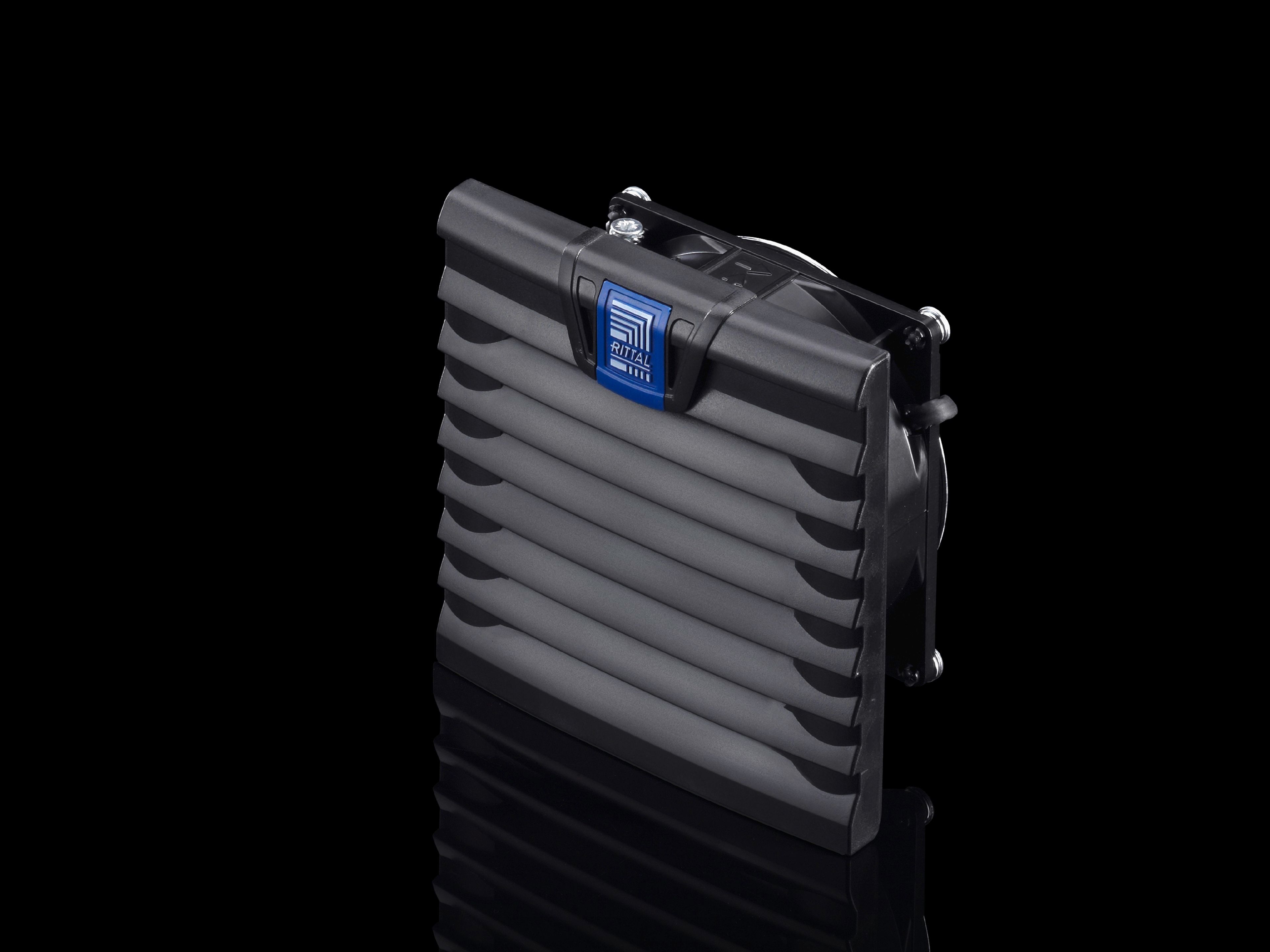

3237108 - TopTherm fan-filtreler

SK filter fan TopTherm, 20/25 m� / h, 230 V, 1 ~, 50/60 Hz, WHD: 116.5 x 116.5 x 16 mm
Yüzeylere aletsiz olarak monte etmek için komple fan ünitesi. Hava kapasitesi 20 - 900 m³/h, koruma sınıfı standart olarak IP 54.
3237108 - TopTherm fan-filtreler
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Model numarası
SK 3237108
Dizayn
duvara monte
Ürün açıklaması
Çapraz fan teknolojisine sahip fan ve filtre üniteleri, basınca daha dayanıklıdır ve daha sabit bir hava çıkışı sağlar. Çapraz çıkış yönü, panodan daha eşit ısı dağılımı sağlar.SK filter fan TopTherm, 20/25 m� / h, 230 V, 1 ~, 50/60 Hz, WHD: 116.5 x 116.5 x 16 mm
Ürün değişikliği
Bağlantı terminalinin kapağı Mayıs 2024'ten itibaren TopTherm filtre fanlarının bir parçası değildir. Test sırasında normatif olarak gereksiz bulunmuştur ve fonksiyonu veya operasyonel güvenliği engellememektedir.
Renk
RAL 9005
Teslimat kapsamı
Komple montaja hazır ünite, keçe filtre matı dahil
Fan
Eksenel, gölge kutuplu motor
Hava çıkışı, dışa üfleme (keçe filtre matlı)
50 Hz'de: 20 m³/h60 Hz'de: 25 m³/h
Keçe filtre matlı, çıkış filtreli hava çıkışı (adet x sipariş numarası)
1 x 3237208: 15/18 m³/h2 x 3237208: 16/20 m³/s
Nominal çalışma gerilimi
230 V, 1~, 50 Hz/60 Hz
Nominal güç Pel
50 Hz'de: 12 W60 Hz'de: 10 W
Anma akımı maks.
50 Hz'de: 0,065 A60 Hz'de: 0,07 A
Ölçüler
Genişlik: 116,5 mmYükseklik: 116,5 mm
Montaj derinliği
43 mm
Montaj yuvası
Yuva genişliği: 92 mmDelik yüksekliği: 92 mm
IEC 60 529 uyarınca IP koruma sınıfı
IP 54, keçe filtre ileIP 56, keçe filtre ve su geçirmez başlık ile
NEMA koruma sınıfı
Tip 12, keçe filtre ileTip 3Tip 3R keçe filtre ve su geçirmez başlık ile
Yedek sigorta
Otomatik devre kesici/erime koruması: 2 A
Bilgi
Hava kapasitesini artırmak için bir seçenek olarak körüklü filtre kullanılabilir (bkz. karakteristik özellikler). Bu, hem filtre hem de tavan fanları ve çıkış filtrelerinde kullanılabilir.Filtre fanında 3237.XXX elektrik bağlantısı cihaz üzerindeki 2 adet tek damarlı kablo ile yapılır, tüm diğer filtre fanlarında yaylı terminal ile
Fan kullanım ömrü (L10, 40 °C)
50 Hz'de: 55.000 h60 Hz'de: 60.000 h
Çalışma sıcaklığı aralığı
-15 °C...55 °C
Depolama sıcaklığı aralığı
-30 °C...70 °C
Ses basıncı seviyesi
50 Hz'de: 38 dB(A)60 Hz'de: 43 dB(A)
Paketteki adet
1 adet
Net ağırlık
0,45 kg
Brüt ağırlık
0,468 kg
Gümrük tarifesi numarası
84145915
EAN
4028177663411
ETIM 9
EC000320
ETIM 8
EC000320
ECLASS 8.0
27180716
