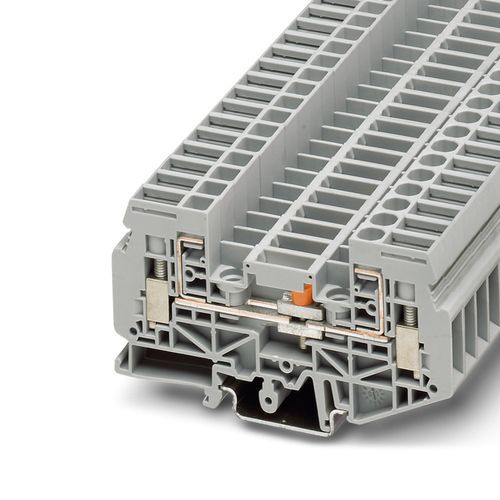

URTK 6 - Ölçme-ayırma klemensi 3026272
Ölçme-ayırma klemensi, nom. gerilim: 500 V, nominal akım: 41 A, bağlantı yöntemi: Vidalı bağlantı, 1 kat, Nominal kesit alanı: 6 mm2, kesit: 0,5 mm2 - 10 mm2 , montaj tipi: NS 35/7,5, NS 35/15, NS 32, renk: gri

Ürün verileri
79 parametreTeknik Özellikler
- Açıklama
- Bağlanan tüm iletkenlerin toplam akımı maks. yük akımını aşmamalıdır.
- Ürün tipi
- Ölçme-ayırma klemensi
- Bağlantı sayısı
- 2
- Satır sayısı
- 1
- Potansiyeller
- 1
- Aşırı gerilim kategorisi
- III
- Kirlilik sınıfı
- 3
- Nominal darbe gerilimi
- 6 kV
- Nominal durum için maksimum güç kaybı
- 1,31 W
- Kat başına bağlantı sayısı
- 2
- Nominal kesit
- 6 mm²
- Test soketi torku
- 0,6
- Vida yivi
- M4
- Sıkma torku
- 1,2 ... 1,4 Nm
- Kablo soyma uzunluğu
- 10 mm
- İç silindirik gösterge
- A5
- Standarda uygun bağlantı
- IEC 60947-7-1
- İletken kesiti, tek telli
- 0,5 mm² ... 10 mm²
- Kesit AWG
- 20 ... 8 (IEC uyarınca dönüştürülmüş)
- Esnek iletken kesiti
- 0,5 mm² ... 6 mm²
- İletken kesiti, çok telli [AWG]
- 20 ... 10 (IEC uyarınca dönüştürülmüş)
- Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)
- 0,5 mm² ... 6 mm²
- Çok telli iletken kesiti (plastik kılıflı yüksük)
- 0,5 mm² ... 6 mm²
- Aynı kesit alanlı 2 iletken, tek damarlı
- 0,5 mm² ... 2,5 mm²
- Aynı kesit alanlı 2 iletken, çok damarlı
- 0,5 mm² ... 4 mm²
- Aynı kesitli 2 iletken, çok telli, plastik manşonsuz TWIN yüksük bulunan
- 0,5 mm² ... 2,5 mm²
- Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan
- 0,5 mm² ... 4 mm²
- Nominal akım
- 41 A
- Maksimum yük akımı
- 57 A (10 mm² iletken kesit alanı)
- Nominal gerilim
- 500 V (bara köprüler kullanılıyorken, gerilim 400 V'a iner)
- Nominal kesit alanı
- 6 mm²
- Genişlik
- 8,2 mm
- Kapak genişliği
- 2 mm
- Yükseklik
- 91 mm
- NS 32'te derinlik
- 56 mm
- NS 35/7,5'te derinlik
- 51 mm
- NS 35/15'te derinlik
- 58,5 mm
- Renk
- gri (RAL 7042)
- UL 94'e uygun yanmazlık sınıfı
- V0
- İzolasyon malzeme grubu
- I
- Yalıtım malzemesi
- PA
- Soğukta statik izolasyon malzemesi uygulaması
- -60 °C
- Yalıtım malzemesi sıcaklık indeksi (DIN EN 60216-1 (VDE 0304-21))
- 130 °C
- Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B)
- 130 °C
- Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22
- HL 1 - HL 3
- Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23
- HL 1 - HL 3
- Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24
- HL 1 - HL 3
- Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26
- HL 1 - HL 3
- Kalorimetrik ısı yayınımı NFPA 130 (ASTM E 1354)
- 28 MJ/kg
- Yüzey yanmazlığı NFPA 130 (ASTM E 162)
- geçti
- Özel optik duman yoğunluğu NFPA 130 (ASTM E 662)
- geçti
- Duman gazı zehirliliği NFPA 130 (SMP 800C)
- geçti
- Test gerilimi set değeri
- 7,3 kV
- Sonuç
- Test geçildi
- Gereksinim sıcaklık artış testi
- Sıcaklık artışı ≤ 45 K
- Sonuç
- Test geçildi
- Kısa süreli dayanım akımı 6 mm²
- 0,72 kA
- Sonuç
- Test geçildi
- Test gerilimi set değeri
- 1,89 kV
- Sonuç
- Test geçildi
- Açık yan taraf
- Evet
- Sonuç
- Test geçildi
- DIN rayı/Befestigungsauflage
- NS 32/NS 35
- Test kuvveti set değeri
- 5 N
- Sonuç
- Test geçildi
- Dönme hızı
- 10 dev/dak
- Devir
- 135
- Kablo kesiti/ağırlık
- 0.5 mm2/0.3 kg6 mm2/1.4 kg10 mm2/2 kg
- Sonuç
- Test geçildi
- İfşa süresi
- 30 s
- Sonuç
- Test geçildi
- Ortam sıcaklığı (çalışma)
- -60 °C ... 105 °C (maks. kısa süreli çalışma sıcaklığı RTI Elec.)
- Ortam sıcaklığı (stok/nakliye)
- -25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C)
- Ortam sıcaklığı (montaj)
- -5 °C ... 70 °C
- Ortam sıcaklığı (aktivasyon)
- -5 °C ... 70 °C
- İzin verilen nem (stok/nakliye)
- 30 % ... 70 %
- Standarda uygun bağlantı
- IEC 60947-7-1
- Montaj tipi
- NS 35/7,5NS 35/15NS 32
- Vida yivi
- M3
