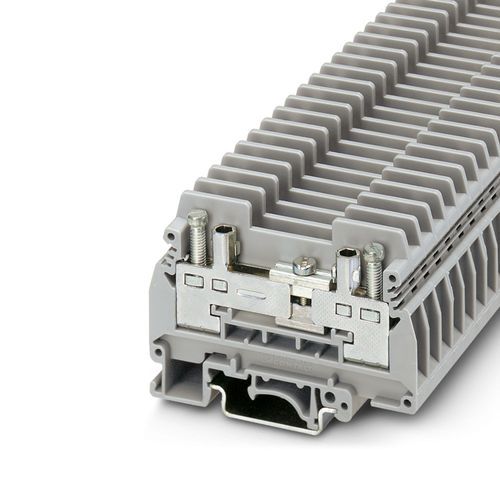

URTK/S - Ölçme-ayırma klemensi 0311087

Ölçme-ayırma klemensi, 4 mm test fişlerinin, köprü baralarının veya vidalı köprülerin takılabileceği iki test soketi ile, nom. gerilim: 400 V, nominal akım: 41 A, bağlantı yöntemi: Vidalı bağlantı, 1 kat, Nominal kesit alanı: 6 mm2, kesit: 0,5 mm2 - 10 mm2 , montaj tipi: NS 35/7,5, NS 35/15, NS 32, renk: gri
URTK/S - Ölçme-ayırma klemensi 0311087
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
Ölçme-ayırma klemensi
Bağlantı sayısı
2
Satır sayısı
1
Potansiyeller
1
Aşırı gerilim kategorisi
III
Kirlilik sınıfı
3
Nominal darbe gerilimi
6 kV
Nominal durum için maksimum güç kaybı
1,31 W
Kat başına bağlantı sayısı
2
Nominal kesit
6 mm²
Vida yivi
M4
Sıkma torku
1,2 ... 1,5 Nm
Kablo soyma uzunluğu
13 mm
İç silindirik gösterge
A5
Standarda uygun bağlantı
IEC 60947-7-1
İletken kesiti, tek telli
0,5 mm² ... 10 mm²
Kesit AWG
20 ... 8 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti
0,5 mm² ... 6 mm²
İletken kesiti, çok telli [AWG]
20 ... 10 (IEC uyarınca dönüştürülmüş)
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)
0,5 mm² ... 6 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük)
0,5 mm² ... 4 mm²
Aynı kesit alanlı 2 iletken, tek damarlı
0,5 mm² ... 2,5 mm²
Aynı kesit alanlı 2 iletken, çok damarlı
0,5 mm² ... 6 mm²
Aynı kesitli 2 iletken, çok telli, plastik manşonsuz TWIN yüksük bulunan
0,5 mm² ... 4 mm²
Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan
0,5 mm² ... 4 mm²
Nominal akım
41 A
Maksimum yük akımı
57 A (10 mm² iletken kesit alanı)
Nominal gerilim
400 V
Nominal kesit alanı
6 mm²
Genişlik
8,2 mm
Kapak genişliği
2,2 mm
Yükseklik
72 mm
NS 32'te derinlik
56,5 mm
NS 35/7,5'te derinlik
51,5 mm
NS 35/15'te derinlik
59 mm
Renk
gri (RAL 7042)
UL 94'e uygun yanmazlık sınıfı
V0
İzolasyon malzeme grubu
I
Yalıtım malzemesi
PA
Soğukta statik izolasyon malzemesi uygulaması
-60 °C
Yalıtım malzemesi sıcaklık indeksi (DIN EN 60216-1 (VDE 0304-21))
125 °C
Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B)
130 °C
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22
HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23
HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24
HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26
HL 1 - HL 3
Kalorimetrik ısı yayınımı NFPA 130 (ASTM E 1354)
27,5 MJ/kg
Yüzey yanmazlığı NFPA 130 (ASTM E 162)
geçti
Özel optik duman yoğunluğu NFPA 130 (ASTM E 662)
geçti
Duman gazı zehirliliği NFPA 130 (SMP 800C)
geçti
Test gerilimi set değeri
7,3 kV
Sonuç
Test geçildi
Gereksinim sıcaklık artış testi
Sıcaklık artışı ≤ 45 K
Sonuç
Test geçildi
Kısa süreli dayanım akımı 6 mm²
0,72 kA
Kısa süreli dayanım akımı 10 mm²
1,2 kA
Sonuç
Test geçildi
Test gerilimi set değeri
1,89 kV
Sonuç
Test geçildi
Açık yan taraf
Evet
Sonuç
Test geçildi
DIN rayı/Befestigungsauflage
NS 32/NS 35
Test kuvveti set değeri
5 N
Sonuç
Test geçildi
Dönme hızı
10 dev/dak
Devir
135
Kablo kesiti/ağırlık
0.5 mm2/0.3 kg6 mm2/1.4 kg10 mm2/2 kg
Sonuç
Test geçildi
İfşa süresi
30 s
Sonuç
Test geçildi
Ortam sıcaklığı (çalışma)
-60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.)
Ortam sıcaklığı (stok/nakliye)
-25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C)
Ortam sıcaklığı (montaj)
-5 °C ... 70 °C
Ortam sıcaklığı (aktivasyon)
-5 °C ... 70 °C
İzin verilen nem (çalışma)
20 % ... 90 %
İzin verilen nem (stok/nakliye)
30 % ... 70 %
Standarda uygun bağlantı
IEC 60947-7-1
Montaj tipi
NS 35/7,5NS 35/15NS 32
Vida yivi
M3
