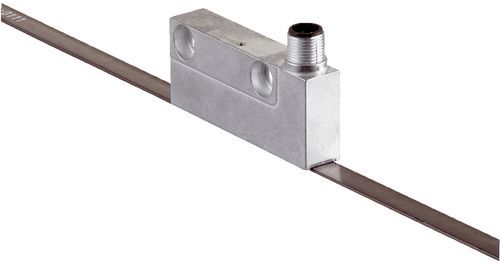

Sick/Lineer encoder
TTK70-HXA0-K02
Lineer encoder | TTK70, TTK70-HXA0-K02 | İletişim arayüzü: HIPERFACE® | Çözünürlük: 1 µm | Güvenlik odaklı sistem: hayır | Bağlantı tipi: Erkek konnektör, M12, 8 pin | Sistem parçası: Okuyucu kafa | Teknoloji: Mıknatıs kodlamalı

Ürün verileri
51 parametreTeknik Özellikler
- Teslimat Kapsamı
- Manyetik bant teslimat kapsamına dahil değildir
- MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)
- 73 yıl (EN ISO 13849) 1)
- Ölçme adımı
- 0,244 µm Sinüs/cosinüs sinyallerinin örn. 12 Bit ile enterpolasyonu durumunda
- Ölçüm mesafesi
- 0 mm ... 3.920 mm
- Çözünürlük
- 1 µm
- Periyot uzunluğu
- 1 mm
- Yol alma hızı
- 1,3 m/s, ≤ 10 m/s Mutlak pozisyona kadar güvenilir şekilde gerçekleştirilebilen, dinamik işletim (Sin/Cos)
- Tekrarlanabilirlik
- < 5 µm
- Sistem hassasiyeti
- +20 °C
- Ölçüm değeri dönüşüm boşluğu
- < 10 µm
- İletişim arayüzü
- HIPERFACE® 1)
- Kod türü
- Ikili
- Mevcut bellek alanı
- 1.792 Byte (E2PROM 2048)
- Besleme Gerilimi
- 7 V DC ... 12 V DC
- Tavsiye edilen gerilim kaynağı
- 8 V DC
- Çalışma akımı
- ≤ 65 mA (Yüksüz) 1)
- Bağlantı tipi
- Erkek konnektör, M12, 8 pin
- MTTFd: Tehlikeli arızaya kadar geçen ortalama süre
- 73 yıl (EN ISO 13849) 2)
- Ölçüler/boyutlar
- Boyutsal çizimine bakınız
- Teslimat kapsamı
- Manyetik bant teslimat kapsamına dahil değildir
- Ağırlık
- 0,08 kg
- Malzeme, okuyucu kafa
- Basınçlı çinko döküm
- EMVC
- EN 61000-6-2 ve EN 61000-6-3 uyarınca 1)
- Koruma sınıfı
- IP67, Erkek konnektör karşılığı takılı olduğunda (IEC 60529)
- Çalışma sıcaklığı aralığı
- –30 °C ... +80 °C
- Depolama sıcaklığı aralığı
- –40 °C ... +85 °C, Ambalajsız
- İzin verilen rölatif nem
- 100 %, Buğulanma izinli
- Darbelere karşı direnç
- 30 g, 6 ms (EN 60068-2-27)
- Titreşimlere karşı direnç
- 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
- İzin verilen maksimum ortam alan şiddeti
- < 3 kA/m ... 4 kA/m (3.8 mT ... 5 mT), böylece doğruluk değerlerine uyulabilir 2)
- İzin verilen maksimum alan şiddeti
- < 150 kA/m (< 190 mT), böylece manyetik bant geri dönüşümü olmayacak şekilde zarar görmez
- EU declaration of conformity
- ✔
- UK declaration of conformity
- ✔
- ACMA declaration of conformity
- ✔
- China-RoHS
- ✔
- ECLASS 5.0
- 27270705
- ECLASS 5.1.4
- 27270705
- ECLASS 6.0
- 27270705
- ECLASS 6.2
- 27270705
- ECLASS 7.0
- 27270705
- ECLASS 8.0
- 27270705
- ECLASS 8.1
- 27270705
- ECLASS 9.0
- 27270705
- ECLASS 10.0
- 27270705
- ECLASS 11.0
- 27270705
- ECLASS 12.0
- 27274304
- ETIM 5.0
- EC002544
- ETIM 6.0
- EC002544
- ETIM 7.0
- EC002544
- ETIM 8.0
- EC002544
- UNSPSC 16.0901
- 41111613
